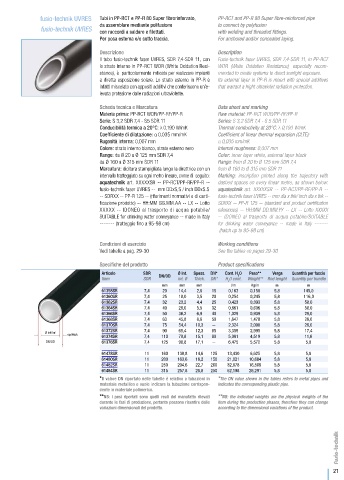

fusio-technik UVRES Tubi in PP-RCT e PP-R 80 Super fibrorinforzato, PP-RCT and PP-R 80 Super fibre-reinforced pipe
da assemblare mediante polifusione to connect by polyfusion
fusio-technik UVRES con raccordi a saldare e filettati. with welding and threaded fittings.
Per posa esterna e/o sotto traccia. For anchored and/or concealed laying.

Descrizione Description
Il tubo fusio-technik faser UVRES, SDR 7,4-SDR 11, con Fusio-technik faser UVRES, SDR 7,4-SDR 11, in PP-RCT
lo strato interno in PP-RCT WOR (White Oxidation Resi- WOR (White Oxidation Resistance), especially recom-
stance), è particolarmente indicato per realizzare impianti mended to create systems to direct sunlight exposure.
a diretta esposizione solare. Lo strato esterno in PP-R è Its external layer in PP-R is mixed with special additives
infatti miscelato con appositi additivi che conferiscono un’e- that warrant a hight ultraviolet radiation protection.
levata protezione dalle radiazioni ultraviolette.

Scheda tecnica e Marcatura Data sheet and marking
Materia prima: PP-RCT WOR/PP-RF/PP-R Raw material: PP-RCT WOR/PP-RF/PP-R
Serie: S 3,2 SDR 7,4 - S5 SDR 11 Series: S 3,2 SDR 7,4 - S 5 SDR 11
Conducibilità termica a 20°C: λ 0,190 W/mK Thermal conductivity at 20°C: λ 0,190 W/mK
Coefficiente di dilatazione: α 0,035 mm/mK Coefficient of linear thermal expansion (CLTE):
Rugosità interna: 0,007 mm α 0,035 mm/mK
Colore: strato interno bianco, strato esterno nero Internal roughness: 0,007 mm
Range: da Ø 20 a Ø 125 mm SDR 7,4 Color: inner layer white, external layer black
da Ø 160 a Ø 315 mm SDR 11 Range: from Ø 20 to Ø 125 mm SDR 7,4
Marcatura: dicitura stampigliata lungo la direttrice con un from Ø 160 to Ø 315 mm SDR 11
intervallo tratteggiato su ogni metro lineare, come di seguito: Marking: inscription printed along the trajectory with
aquatechnik art. XXXXXSR -- PP-RCT/PP-RF/PP-R -- dashed spaces on every linear metre, as shown below:
fusio-technik faser UVRES -- mm DDxS,S / inch DDxS.S aquatechnik art. XXXXXSR -- PP-RCT/PP-RF/PP-R --
-- SDRXX -- PP-R 125 -- (riferimenti normativi e di certi- fusio-technik faser UVRES -- mm dia x thk/ inch dia x thk --
ficazione prodotto) -- HH:MM GG.MM.AA -- LX -- Lotto SDRXX -- PP-R 125 -- (standard and product certification
XXXXX -- IDONEO al trasporto di acqua potabile/ references) -- HH:MM DD.MM.YY -- LX -- Lotto XXXXX
SUITABLE for drinking water conveyance -- made in Italy -- IDONEO al trasporto di acqua potabile/SUITABLE
-------- (tratteggio fino a 95-98 cm) for drinking water conveyance -- made in Italy --------
(hatch up to 95-98 cm)

Condizioni di esercizio Working conditions
Vedi tabelle a pag. 29-30 See the tables on pages 29-30

Specifiche del prodotto Product specifications
Articolo SDR DN/OD Ø int. Spess. DN* Cont. H O Peso** Verga Quantità per fascio
2
Item SDR int. Ø Thick. DN* H O cont. Weight** Rod lenght Quantity per bundle
2
mm mm mm l/m Kg/m m m
61358SR 7,4 20 14,4 2,8 15 0,163 0,158 5,8 145,0
61360SR 7,4 25 18,0 3,5 20 0,254 0,245 5,8 116,0
61362SR 7,4 32 23,2 4,4 25 0,423 0,393 5,8 58,0
61364SR 7,4 40 29,0 5,5 32 0,661 0,606 5,8 58,0
61366SR 7,4 50 36,2 6,9 40 1,029 0,939 5,8 29,0
61368SR 7,4 63 45,8 8,6 50 1,647 1,478 5,8 29,0
61370SR 7,4 75 54,4 10,3 -- 2,324 2,090 5,8 29,0
61372SR 7,4 90 65,4 12,3 65 3,359 2,995 5,8 17,4
Ø int/int
sp/thick 61374SR 7,4 110 79,8 15,1 80 5,001 4,519 5,8 11,6
DN/OD 61376SR 7,4 125 90,8 17,1 -- 6,475 5,572 5,8 5,8
61478SR 11 160 130,8 14,6 125 13,430 6,625 5,8 5,8
61480SR 11 200 163,6 18,2 150 21,021 10,684 5,8 5,8
61482SR 11 250 204,6 22,7 200 32,878 16,566 5,8 5,8
61484SR 11 315 257,8 28,6 250 52,198 26,291 5,8 5,8
*Il valore DN riportato nelle tabelle è relativo a tubazioni in *The DN value shown in the tables refers to metal pipes and
materiale metallico e vuole indicare la tubazione corrispon- indicates the corresponding plastic pipe.
dente in materiale polimerico.
**NB: i pesi riportati sono quelli reali del manufatto rilevati **NB: the indicated weights are the physical weights of the
durante le fasi di produzione, pertanto possono risentire delle item during the production phases, therefore they can change
variazioni dimensionali del prodotto. according to the dimensional variations of the product.
