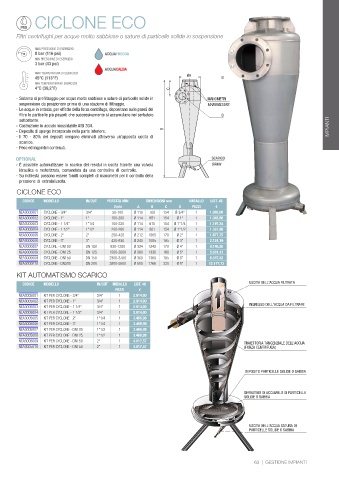

Page 64 - ATLAS FILTRI - CATALISTINO 48
P. 64

CICLONE ECO



           Filtri centrifughi per acque molto sabbiose o sature di particelle solide in sospensione

                 MAX PRESSIONE DI ESERCIZIO
                 8 bar (116 psi)          ACQUAFREDDA
                 MIN PRESSIONE DI ESERCIZIO
                 3 bar (43 psi)
                                          ACQUACALDA
                 MAX TEMPERATURA DI ESERCIZIO                          ØA
                 45°C (113°F)                                                      D
                 MIN TEMPERATURA DI ESERCIZIO
                 4°C (39,2°F)                                    C

           - Sistema di prefiltraggio per acque molto sabbiose o sature di particelle solide in   MANOMETRI
            sospensione da posizionare prima di una stazione di filtraggio.   MANOMETERS
           - Le acque in entrata, per effetto della forza centrifuga, depositano sulle pareti del
            filtro le particelle più pesanti che successivamente si accumulano nel serbatoio   D
            sottostante.
           - Costruzione in acciaio inossidabile AISI 304.                                                               IMPIANTI
           - Deposito di spurgo incorporato nella parte inferiore.  B
           - Il 70 - 80% dei depositi vengono eliminati attraverso un’apposita uscita di
            scarico.
           - Peso ed ingombri contenuti.

           OPTIONAL                                                             SCARICO
           - È possibile automatizzare lo scarico dei residui in uscita tramite una valvola   DRAIN
            idraulica o motorizzata, comandata da una centralina di controllo.
           -  Su richiesta possono essere forniti completi di manometri per il controllo della
            pressione di entrata/uscita.
           CICLONE ECO
             CODICE  MODELLO       IN/OUT  PORTATA MIN   DIMENSIONI mm  IMBALLO  LIST. 48
                                             l/min   A    B    C    D    PEZZI   €
            NEA3000001  CYCLONE - 3/4"  3/4"  50-100  Ø 110  760  154  Ø 3/4”  1  1.005,00
            NEA3000002  CYCLONE - 1"  1"    100-200  Ø 114  861  154  Ø 1”  1  1.045,86
            NEA3000003  CYCLONE - 1 1/4"  1"1/4  150-220  Ø 114  910  154  Ø 1”1/4  1  1.197,34
            NEA3000004  CYCLONE - 1 1/2"  1"1/2  200-260  Ø 114  961  154  Ø 1”1/2  1  1.331,98
            NEA3000005  CYCLONE - 2"  2"    250-420  Ø 212   1005  170  Ø 2”  1  1.877,75
            NEA3000006  CYCLONE - 3"  3"    420-830  Ø 240   1085  195  Ø 3”  1  2.124,19
            NEA3000007  CYCLONE - DN100  DN 100  830-1200  Ø 324  1245  170  Ø 4”  1  4.146,20
            NEA3000008  CYCLONE - DN125  DN 125  1500-2600  Ø 360  1330  180  Ø 5”  1  5.674,13
            NEA3000009  CYCLONE - DN150  DN 150  2300-3700  Ø 360  1360  195  Ø 6”  1  6.347,32
            NEA3000010  CYCLONE - DN200  DN 200  3800-5500  Ø 500  1766  320  Ø 8”  1  12.177,73
           KIT AUTOMATISMO SCARICO
             CODICE  MODELLO           IN/OUT  IMBALLO  LIST. 48                             USCITA DELL’ACQUA FILTRATA
                                              PEZZI   €
            NEA3005001  KIT PER CYCLONE - 3/4"  3/4"  1  2.914,00
            NEA3005002  KIT PER CYCLONE - 1"  3/4"  1  2.914,00
            NEA3005003  KIT PER CYCLONE - 1 1/4"  3/4"  1  2.914,00                          INGRESSO DELL’ACQUA DA FILTRARE
            NEA3005004  KIT PER CYCLONE - 1 1/2"  3/4"  1  2.914,00
            NEA3005005  KIT PER CYCLONE - 2"  1"1/4  1  3.466,98
            NEA3005006  KIT PER CYCLONE - 3"  1"1/4  1  3.466,98
            NEA3005007  KIT PER CYCLONE - DN100  1"1/2  1  3.466,98
            NEA3005008  KIT PER CYCLONE - DN125  1"1/2  1  3.466,98
            NEA3005009  KIT PER CYCLONE - DN150  2"  1  4.017,57                           TRAIETTORIA TANGENZIALE DELL’ACQUA
            NEA3005010  KIT PER CYCLONE - DN150  2"  1  4.017,57                           (FORZA CENTRIFUGA)




                                                                                           DEPOSITO PARTICELLE SOLIDE O SABBIA


                                                                                           SERBATOIO DI ACCUMULO DI PARTICELLE
                                                                                           SOLIDE O SABBIA




                                                                                             USCITA DELL’ACQUA SATURA DI
                                                                                             PARTICELLE SOLIDE O SABBIA





                                                                                              63  |  GESTIONE IMPIANTI
