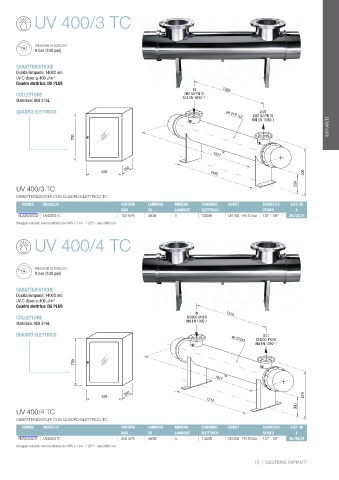

Page 76 - ATLAS FILTRI - CATALISTINO 48
P. 76

UV 400/3 TC





                 PRESSIONE DI ESERCIZIO
                 9 bar (130 psi)

           CARATTERISTICHE
           Durata lampada: 14000 ore
           UV-C dose: ≥ 400 J/m 2
           Quadro elettrico: DS PLUS
                                                                         IN        1365
           COLLETTORE                                                 DN150-PN10
           Materiale: AISI 316L                                       UNI EN 1092-1
           QUADRO ELETTRICO                                                                      OUT
                                                                                              DN150-PN10
                                                                                     øe 219.1x2
                                                                                                                         IMPIANTI
                                                                                              UNI EN 1092-1
                               750


                                                                                1917

                                                 250
                                         400                                   1420                             500
                                                                                                             200
           UV 400/3 TC
           DEBATTERIZZATORI CON QUADRO ELETTRICO TC
             CODICE  MODELLO                    PORTATA  LAMPADA   NUMERO   CONSUMO  IN/OUT       SCARICO E  LIST. 48
                                                MAX      UV        LAMPADE  ELETTRICO             SFIATO     €
                                                   3
            NEA3500030  UV400/3 TC              150 m /h  400W     3        1300W    DN 150 - PN 10 bar  1/2” - 1/8”  29.132,79
           Dosaggio calcolato con trasmittanza del 99% a 1 cm - T 20°C - dopo 9000 ore

                 UV 400/4 TC





                 PRESSIONE DI ESERCIZIO
                 9 bar (130 psi)

           CARATTERISTICHE
           Durata lampada: 14000 ore
           UV-C dose: ≥ 400 J/m 2
           Quadro elettrico: DS PLUS
                                                                          IN         1315
           COLLETTORE                                                  DN200-PN10
           Materiale: AISI 316L                                       UNI EN 1092-1
           QUADRO ELETTRICO                                                                       OUT
                                                                                               DN200-PN10
                                                                                       øe 273x3
                                                                                               UNI EN 1092-1
                               750


                                                                                 1917

                                                 250
                                         400                                                                    670
                                                                              1315
                                                                                                             300
           UV 400/4 TC
           DEBATTERIZZATORI CON QUADRO ELETTRICO TC
             CODICE  MODELLO                    PORTATA  LAMPADA   NUMERO   CONSUMO  IN/OUT       SCARICO E  LIST. 48
                                                MAX      UV        LAMPADE  ELETTRICO             SFIATO     €
                                                   3
            NEA3500031  UV400/4 TC              250 m /h  400W     4        1760W    DN 200 - PN 10 bar  1/2” - 1/8”  36.789,24
           Dosaggio calcolato con trasmittanza del 99% a 1 cm - T 20°C - dopo 9000 ore
