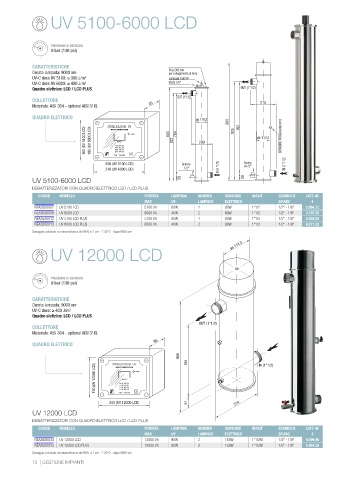

Page 73 - ATLAS FILTRI - CATALISTINO 48
P. 73

UV 5100-6000 LCD





                       PRESSIONE DI ESERCIZIO
                       9 bar (130 psi)

                 CARATTERISTICHE
                 Durata lampada: 9000 ore                       BULLONE M4
                                                                per collegamento di terra
                 UV-C dose UV 5100: ≥ 300 J/m 2                 Lampada 1x80 W
                 UV-C dose UV 6000: ≥ 400 J/m 2                 Sfiato 1/8”
                 Quadro elettrico: LCD / LCD PLUS                                         OUT (1”1/2)
                                                                    OUT (1”1/2)
                 COLLETTORE                                                                      215
                 Materiale: AISI 304 - optional AISI 316L  95

                 QUADRO ELETTRICO
                                                                          øe 114.3
                                                                                     985  767
                                   160 (UV 5100 LCD)  190 (UV 6000 LCD)  880  822  764  200  825  øe 114.3  SENSORE IRRAGGIAMENTO





                                          200 (UV 5100 LCD)          Scarico               Scarico       IN (1”1/2)
                                                                                           ø1/2”
                                          240 (UV 6000 LCD)           1/2”        IN (1”1/2)
                 UV 5100-6000 LCD                                    58                    58
                 DEBATTERIZZATORI CON QUADRO ELETTRICO LCD / LCD PLUS
                   CODICE  MODELLO                      PORTATA  LAMPADA   NUMERO   CONSUMO   IN/OUT   SCARICO E  LIST. 48
                                                        MAX      UV        LAMPADE  ELETTRICO          SFIATO      €
                 NEA3500007  UV 5100 LCD                5100 l/h  80W      1        80W       1”1/2    1/2” - 1/8”  2.864,72
                 NEA3500008  UV 6000 LCD                6000 l/h  40W      2        80W       1”1/2    1/2” - 1/8”  3.197,70
                 NEA3500012  UV 5100 LCD PLUS           5100 l/h  80W      1        80W       1”1/2    1/2” - 1/8”  3.938,22
                 NEA3500013  UV 6000 LCD PLUS           6000 l/h  40W      2        80W       1”1/2    1/2” - 1/8”  4.271,22
                 Dosaggio calcolato con trasmittanza del 99% a 1 cm - T 20°C - dopo 9000 ore

                       UV 12000 LCD                                                   øe 114.3





                       PRESSIONE DI ESERCIZIO
                       9 bar (130 psi)


                 CARATTERISTICHE
                 Durata lampada: 9000 ore
                 UV-C dose: ≥ 400 J/m 2
                 Quadro elettrico: LCD / LCD PLUS
                                                                             OUT (1”1/2)
                 COLLETTORE
                 Materiale: AISI 304 - optional AISI 316L
                                                           95
                 QUADRO ELETTRICO
                                                                    988
                                                                       764                      IN (1”1/2)
                                       190 (UV 12000 LCD)





                                            240 (UV 12000 LCD)         61               214
                 UV 12000 LCD
                 DEBATTERIZZATORI CON QUADRO ELETTRICO LCD / LCD PLUS
                   CODICE  MODELLO                      PORTATA  LAMPADA   NUMERO   CONSUMO   IN/OUT   SCARICO E  LIST. 48
                                                        MAX      UV        LAMPADE  ELETTRICO          SFIATO      €
                 NEA3500034  UV 12000 LCD               12000 l/h  80W     2        160W      1”1/2M   1/2” - 1/8”  4.409,46
                 NEA3500035  UV 12000 LCD PLUS          12000 l/h  80W     2        160W      1”1/2M   1/2” - 1/8”  5.954,22
                 Dosaggio calcolato con trasmittanza del 99% a 1 cm - T 20°C - dopo 9000 ore
