Page 75 - ATLAS FILTRI - CATALISTINO 48
P. 75

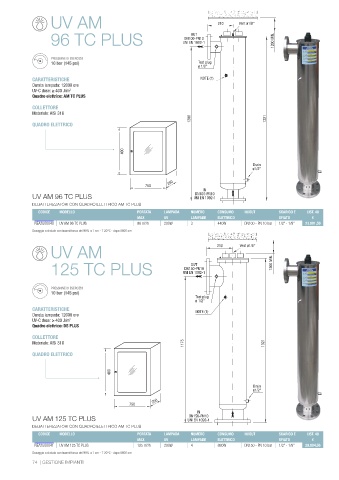

UV AM                                                      210    Vent ø1/8”


                       96 TC PLUS                                    UNI EN 1092-1                   1200 MIN.
                                                                        OUT
                                                                      DN100-PN10


                       PRESSIONE DI ESERCIZIO
                       10 bar (145 psi)                                    Test plug
                                                                           ø 1/2”
                 CARATTERISTICHE                                            NOTE (1)
                 Durata lampada: 12000 ore
                 UV-C dose: ≥ 400 J/m 2
                 Quadro elettrico: AM TC PLUS

                 COLLETTORE
                 Materiale: AISI 316
                                                                        1200                       1321
                 QUADRO ELETTRICO


                                              300 (UV AM 60 DS)  400



                                                                                              Drain
                                                                                              ø1/2”

                                                                250
                                                        750
                                                                             IN
                                                                          DN100-PN10
                 UV AM 96 TC PLUS                                        UNI EN 1092-1
                 DEBATTERIZZATORI CON QUADRO ELETTRICO AM TC PLUS
                   CODICE  MODELLO                   PORTATA   LAMPADA  NUMERO    CONSUMO  IN/OUT      SCARICO E  LIST. 48
                                                     MAX       UV       LAMPADE   ELETTRICO            SFIATO      €
                 NEA3500040  UV AM 96 TC PLUS        96 m /h   200W     3         440W     DN100 - PN 10 bar  1/2” - 1/8”  23.981,59
                                                        3
                 Dosaggio calcolato con trasmittanza del 99% a 1 cm - T 20°C - dopo 9000 ore

                       UV AM                                                     210     Vent ø1/8”

                       125 TC PLUS                                    UNI EN 1092-1                  1200 MIN.
                                                                        OUT
                                                                      DN150-PN10


                       PRESSIONE DI ESERCIZIO
                       10 bar (145 psi)
                                                                          Test plug
                                                                          ø 1/2”
                 CARATTERISTICHE                                          NOTE (1)
                 Durata lampada: 12000 ore
                 UV-C dose: ≥ 400 J/m 2
                 Quadro elettrico: DS PLUS

                 COLLETTORE
                 Materiale: AISI 316                                  1175                        1321

                 QUADRO ELETTRICO


                                            400

                                                                                              Drain
                                                                                              ø1/2”
                                                           250
                                                   750
                                                                          IN
                                                                        DN150-PN10
                 UV AM 125 TC PLUS                                     UNI EN 1092-1
                 DEBATTERIZZATORI CON QUADRO ELETTRICO AM TC PLUS
                   CODICE  MODELLO                   PORTATA   LAMPADA  NUMERO    CONSUMO  IN/OUT      SCARICO E  LIST. 48
                                                     MAX       UV       LAMPADE   ELETTRICO            SFIATO      €
                 NEA3500041  UV AM 125 TC PLUS       125 m /h  200W     4         880W     DN150 - PN 10 bar  1/2” - 1/8”  29.904,56
                                                         3
                 Dosaggio calcolato con trasmittanza del 99% a 1 cm - T 20°C - dopo 9000 ore
