Page 74 - ATLAS FILTRI - CATALISTINO 48
P. 74

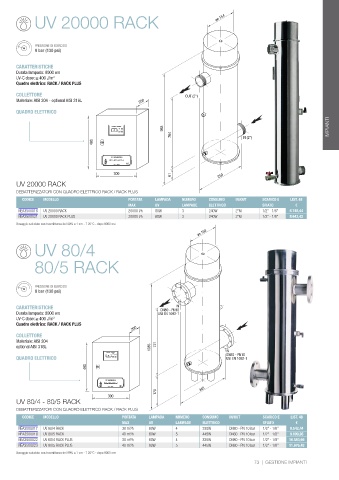

UV 20000 RACK                                                   øe 154





                 PRESSIONE DI ESERCIZIO
                 9 bar (130 psi)

           CARATTERISTICHE
           Durata lampada: 9000 ore
           UV-C dose: ≥ 400 J/m 2
           Quadro elettrico: RACK / RACK PLUS

           COLLETTORE                                                 OUT (2”)
           Materiale: AISI 304 - optional AISI 316L   200
           QUADRO ELETTRICO


                                                              988                                                        IMPIANTI
                                                                 764                      IN (2”)
                                      400





                                             300                 61               254
           UV 20000 RACK
           DEBATTERIZZATORI CON QUADRO ELETTRICO RACK / RACK PLUS
             CODICE  MODELLO                      PORTATA   LAMPADA  NUMERO    CONSUMO  IN/OUT   SCARICO E  LIST. 48
                                                  MAX       UV       LAMPADE   ELETTRICO         SFIATO      €
            NEA3500016  UV 20000 RACK             20000 l/h  80W     3         240W     2”M      1/2” - 1/8”  6.746,44
            NEA3500021  UV 20000 RACK PLUS        20000 l/h  80W     3         240W     2”M      1/2” - 1/8”  8.643,42
           Dosaggio calcolato con trasmittanza del 99% a 1 cm - T 20°C - dopo 9000 ore
                                                                           øe 168
                 UV 80/4


                 80/5 RACK




                 PRESSIONE DI ESERCIZIO
                 9 bar (130 psi)

                                                                   IN
           CARATTERISTICHE                                    DN80 - PN10
           Durata lampada: 9000 ore                          UNI EN 1092-1
           UV-C dose: ≥ 400 J/m 2
           Quadro elettrico: RACK / RACK PLUS
                                                   200
           COLLETTORE
           Materiale: AISI 304
           optional AISI 316L                             1085  721                  IN
           QUADRO ELETTRICO                                                          DN80 - PN10
                                                                                     UNI EN 1092-1
                                   400



                                                                           340
                                                            178
                                           300
           UV 80/4 - 80/5 RACK
           DEBATTERIZZATORI CON QUADRO ELETTRICO RACK / RACK PLUS
             CODICE  MODELLO                    PORTATA  LAMPADA   NUMERO   CONSUMO   IN/OUT      SCARICO E  LIST. 48
                                                MAX      UV        LAMPADE  ELETTRICO             SFIATO     €
            NEA3500017  UV 80/4 RACK            30 m /h  80W       4        335W      DN80 - PN 10 bar  1/2” - 1/8”  8.542,44
                                                   3
            NEA3500018  UV 80/5 RACK            40 m /h  80W       5        445W      DN80 - PN 10 bar  1/2” - 1/8”  9.609,95
                                                   3
            NEA3500022  UV 80/4 RACK PLUS       30 m /h  80W       4        335W      DN80 - PN 10 bar  1/2” - 1/8”  10.583,69
                                                   3
                                                   3
            NEA3500023  UV 80/5 RACK PLUS       40 m /h  80W       5        445W      DN80 - PN 10 bar  1/2” - 1/8”  11.676,43
           Dosaggio calcolato con trasmittanza del 99% a 1 cm - T 20°C - dopo 9000 ore
                                                                                              73  |  GESTIONE IMPIANTI
