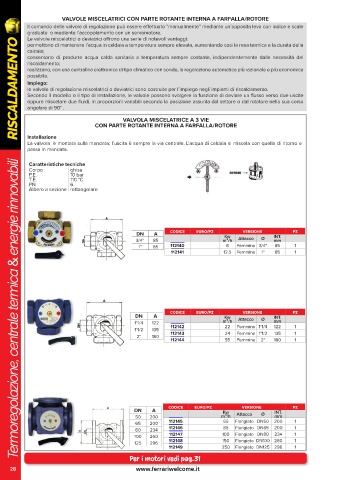

Page 28 - FERRARI - RISCALDAMENTO

VALVOLE MISCELATRICI CON PARTE ROTANTE INTERNA A FARFALLA/ROTORE
Il comando delle valvole di regolazione può essere effettuato “manualmente” mediante un’apposita leva con indice e scale
graduate o mediante l’accoppiamento con un servomotore.
Le valvole miscelatrici o deviatrici offrono una serie di notevoli vantaggi:
RISCALDAMENTO
permettono di mantenere l’acqua in caldaia a temperatura sempre elevata, aumentando così la resa termica e la durata della
caldaia;
consentono di produrre acqua calda sanitaria a temperatura sempre costante, indipendentemente dalle necessità del
riscaldamento;
realizzano, con una centralina elettronica di tipo climatico con sonde, la regolazione automatica più razionale e più economica
possibile.
Impiego:
le valvole di regolazione miscelatrici o deviatrici sono costruite per l’impiego negli impianti di riscaldamento.
Secondo il modello o il tipo di installazione, le valvole possono svolgere la funzione di deviare un flusso verso due uscite
oppure miscelare due fluidi, in proporzioni variabili secondo la posizione assunta dal settore o dal rotatore nella sua corsa
angolare di 90° .
VALVOLA MISCELATRICE A 3 VIE
CON PARTE ROTANTE INTERNA A FARFALLA/ROTORE
Installazione
La valvola è montata sulla mandata; l’uscita è sempre la via centrale. L’acqua di caldaia si miscela con quella di ritorno e
passa in mandata.

ermoregolazione, centrale termica & energie rinnovabili
ermoregolazione, centrale termica & energie rinnovabili
Caratteristiche tecniche
Corpo ghisa
P.E. 10 bar
T.E. 110 °C
PN 6
Albero a sezione rettangolare

DN A codice euro/pz Kw versione INT. pz
3/4” 85 m³/h Attacco Ø mm
1” 85 112140 8 Femmina 3/4" 85 1
112141 12.5 Femmina 1" 85 1

codice euro/pz versione pz
DN A Kw INT.
1"1/4 122 m³/h Attacco Ø mm
1"1/2 135 112142 22 Femmina 1"1/4 122 1
2" 180 112143 24 Femmina 1"1/2 135 1
112144 55 Femmina 2" 180 1

codice euro/pz versione pz
DN A Kw INT.
50 200 m³/h Attacco Ø mm
65 200 112145 65 Flangiato DN50 200 1
80 234 112146 85 Flangiato DN65 200 1
100 260 112147 100 Flangiato DN80 234 1
125 296 112148 150 Flangiato DN100 260 1
112149 250 Flangiato DN125 296 1
T T Per i motori vedi pag.31
