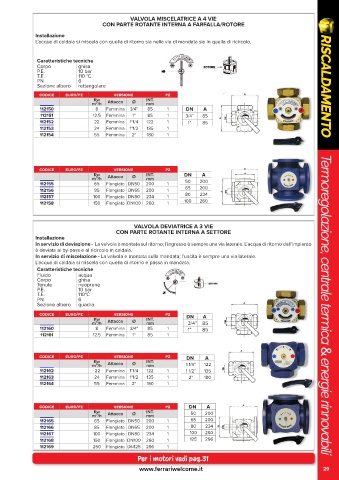

Page 29 - FERRARI - RISCALDAMENTO

VALVOLA MISCELATRICE A 4 VIE
CON PARTE ROTANTE INTERNA A FARFALLA/ROTORE

Installazione
L’acqua di caldaia si miscela con quella di ritorno sia nella via di mandata sia in quella di ricircolo.

Caratteristiche tecniche
Corpo ghisa
P.E. 10 bar
T.E. 110 °C
PN 6
Sezione albero rettangolare RISCALDAMENTO
codice euro/pz versione pz
Kw INT.
m³/h Attacco Ø mm
112150 8 Femmina 3/4" 85 1 DN A
112151 12.5 Femmina 1" 85 1 3/4” 85
112152 22 Femmina 1"1/4 122 1 1” 85
112153 24 Femmina 1"1/2 135 1
112154 55 Femmina 2" 180 1

T
codice euro/pz versione pz T
Kw INT. DN A
m³/h Attacco Ø mm
112155 65 Flangiato DN50 200 1 50 200
112156 85 Flangiato DN65 200 1 65 200
112157 100 Flangiato DN80 234 1 80 234
112158 150 Flangiato DN100 260 1 100 260

VALVOLA DEVIATRICE A 3 VIE
CON PARTE ROTANTE INTERNA A SETTORE
Installazione
In servizio di deviazione - La valvola è montata sul ritorno; l’ingresso è sempre una via laterale. L’acqua di ritorno dall’impianto
è deviata al by-pass e al ricircolo in caldaia.
In servizio di miscelazione - La valvola e montata sulla mandata; l’uscita è sempre una via laterale.
L’acqua di caldaia si miscela con quella di ritorno e passa in mandata.
Caratteristiche tecniche
Fluido acqua
Corpo ghisa
Tenute neoprene
P.E. 10 bar
T.E. 110°C
PN 6
Sezione albero quadra ermoregolazione, centrale termica & energie rinnovabili
codice euro/pz versione pz DN A
Kw Attacco Ø INT.
m³/h mm 3/4” 85
112160 8 Femmina 3/4" 85 1 1” 85
112161 12.5 Femmina 1" 85 1

codice euro/pz versione pz DN A
Kw INT.
m³/h Attacco Ø mm 1 1/4” 122
112162 22 Femmina 1"1/4 122 1 1 1/2” 135
112163 24 Femmina 1"1/2 135 1 2” 180
112164 55 Femmina 2" 180 1

codice euro/pz versione pz DN A
Kw INT. 50 200
m³/h Attacco Ø mm
112165 65 Flangiato DN50 200 1 65 200
112166 85 Flangiato DN65 200 1 80 234
112167 100 Flangiato DN80 234 1 100 260
112168 150 Flangiato DN100 260 1 125 296
112169 250 Flangiato DN125 296 1

Per i motori vedi pag.31
