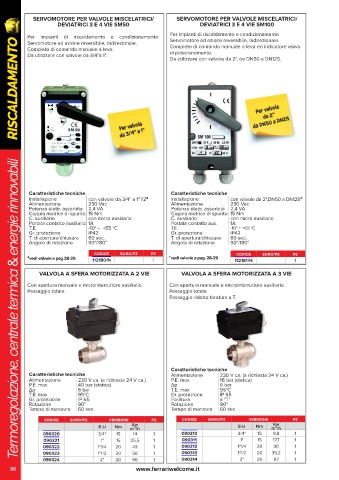

Page 30 - FERRARI - RISCALDAMENTO

SERVOMOTORE PER VALVOLE MISCELATRICI/ SERVOMOTORE PER VALVOLE MISCELATRICI/
DEVIATRICI 3 E 4 VIE SM50 DEVIATRICI 3 E 4 VIE SM100

Per impianti di riscaldamento e condizionamento Per impianti di riscaldamento e condizionamento
RISCALDAMENTO
Servomotore ad azione reversibile, bidirezionale. Servomotore ad azione reversibile, bidirezionale.
Completo di comando manuale a leva. Completo di comando manuale a leva ed indicatore visivo
Da utilizzare con valvole da 3/4"a 1". di posizionamento.
Da utilizzare con valvole da 2", da DN50 a DN125.

Per valvole
da 2"
Per valvole da DN50 a DN25
da 3/4" a 1"

ermoregolazione, centrale termica & energie rinnovabili
ermoregolazione, centrale termica & energie rinnovabili

Caratteristiche tecniche Caratteristiche tecniche
Installazione con valvole da 3/4" a 1"1/2* Installazione con valvole da 2",DN50 a DN125*
Alimentazione 230 Vac Alimentazione 230 Vac
Potenza elettr. assorbita 2,4 VA Potenza elettr. assorbita 2,4 VA
Coppia motrice di spunto 15 Nm Coppia motrice di spunto 15 Nm
C. ausiliario con micro ausiliario C. ausiliario con micro ausiliario
Portata contatto ausiliario 1A Portata contatto aus. 1A
T.E. -10° ÷ +55 °C T.E. -10° ÷ +65 °C
Gr. protezione IP42 Gr. protezione IP42
T. di apertura/chiusura 60 sec. T. di apertura/chiusura 60 sec.
Angolo di rotazione 90°/180° Angolo di rotazione 90°/180°

codice euro/pz pz codice euro/pz pz
*vedi valvole a pag.28-29 112180/N 1 *vedi valvole a pag. 28-29 112181/N 1

VALVOLA A SFERA MOTORIZZATA A 2 VIE VALVOLA A SFERA MOTORIZZATA A 3 VIE

Con apertura manuale e microinterruttore ausiliario. Con apertura manuale e microinterruttore ausiliario.
Passaggio totale. Passaggio totale.
Passaggio ridotto foratura a T.

Caratteristiche tecniche
Caratteristiche tecniche Alimentazione 230 V ca. (a richiesta 24 V ca.)
Alimentazione 230 V ca. (a richiesta 24 V ca.) P.E. max 16 bar (statica)
P.E. max 40 bar (statica) Δp 6 bar
Δp 6 bar T.E. max 95°C
T.E. max 95°C Gr. protezione IP 65
Gr. protezione IP 65 Foratura a "T"
Rotazione 90° Rotazione 90°
Tempo di manovra 60 sec Tempo di manovra 60 sec
codice euro/pz versione pz codice euro/pz versione pz
Kw
Kw
E-U Nm m³/h E-U Nm m³/h
090320 3/4" 15 14 1 090310 3/4" 15 9,8 1
090321 1" 15 25,5 1 090311 1" 15 17,7 1
090322 1"1/4 20 43 1 090312 1"1/4 20 30 1
T T 090323 1"1/2 20 56 1 1 090313 1"1/2 20 39,2 1 1
090314
2"
20
67
090324
2"
96
20
30 www.ferrariwelcome.it
