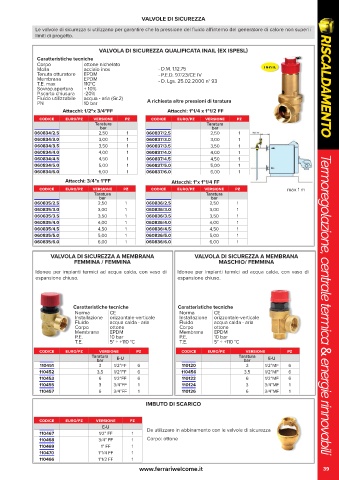

Page 39 - FERRARI - RISCALDAMENTO

VALVOLE DI SICUREZZA

Le valvole di sicurezza si utilizzano per garantire che la pressione del fluido all’interno del generatore di calore non superi i
limiti di progetto.

VALVOLA DI SICUREZZA QUALIFICATA INAIL (EX ISPESL)
Caratteristiche tecniche
Corpo ottone nichelato
Molla acciaio inox - D.M. 1.12.75
Tenuta otturatore EPDM - P.E.D. 97/23/CE IV
Membrana EPDM - D. Lgs. 25.02.2000 n° 93
T.E. max 110°C
Sovrap.apertura + 10% RISCALDAMENTO
P.scarto chiusura -20%
Fluido utilizzabile acqua - aria (Gr.2)
PN 10 bar A richiesta altre pressioni di taratura
Attacchi: 1/2"x 3/4"FF Attacchi: 1"1/4 x 1"1/2 FF
codice euro/pz versione pz codice euro/pz versione pz
Taratura Taratura
bar bar
060834/2.5 2,50 1 060837/2.5 2,50 1
060834/3.0 3,00 1 060837/3.0 3,00 1
060834/3.5 3,50 1 060837/3.5 3,50 1
060834/4.0 4,00 1 060837/4.0 4,00 1
060834/4.5 4,50 1 060837/4.5 4,50 1 T
060834/5.0 5,00 1 060837/5.0 5,00 1
T
060834/6.0 6,00 1 060837/6.0 6,00 1
Attacchi: 3/4"x 1"FF Attacchi: 1"x 1"1/4 FF
codice euro/pz versione pz codice euro/pz versione pz max 1 m
Taratura Taratura
bar bar
060835/2.5 2,50 1 060836/2.5 2,50 1
060835/3.0 3,00 1 060836/3.0 3,00 1
060835/3.5 3,50 1 060836/3.5 3,50 1
060835/4.0 4,00 1 060836/4.0 4,00 1
060835/4.5 4,50 1 060836/4.5 4,50 1
060835/5.0 5,00 1 060836/5.0 5,00 1
060835/6.0 6,00 1 060836/6.0 6,00 1

VALVOLA DI SICUREZZA A MEMBRANA VALVOLA DI SICUREZZA A MEMBRANA
FEMMINA / FEMMINA MASCHIO/ FEMMINA

Idonee per impianti termici ad acqua calda, con vaso di Idonee per impianti termici ad acqua calda, con vaso di
espansione chiuso. espansione chiuso.

Caratteristiche tecniche Caratteristiche tecniche ermoregolazione, centrale termica & energie rinnovabili
Norma CE Norma CE
Installazione orizzontale-verticale Installazione orizzontale-verticale
Fluido acqua calda - aria Fluido acqua calda - aria
Corpo ottone Corpo ottone
Membrana EPDM Membrana EPDM
P.E. 10 bar P.E. 10 bar
T.E. 5° ÷ +110 °C T.E. 5° ÷ +110 °C
codice euro/pz versione pz codice euro/pz versione pz
Taratura E-U Taratura E-U
bar bar
110451 3 1/2”FF 6 110120 3 1/2”MF 6
110452 3,5 1/2”FF 6 110456 3,5 1/2”MF 6
110453 6 1/2”FF 6 110122 6 1/2”MF 6
110455 3 3/4”FF 1 110124 3 3/4”MF 1
110457 6 3/4”FF 1 110126 6 3/4”MF 1

IMBUTO DI SCARICO

codice euro/pz versione pz
E-U Da utilizzare in abbinamento con le valvole di sicurezza
110467 1/2” FF 1
110468 3/4” FF 1 Corpo: ottone
110469 1” FF 1
110470 1”1/4 FF 1
ermoregolazione, centrale termica & energie rinnovabili
110466 1”1/2 FF 1
www.ferrariwelcome.it 39
