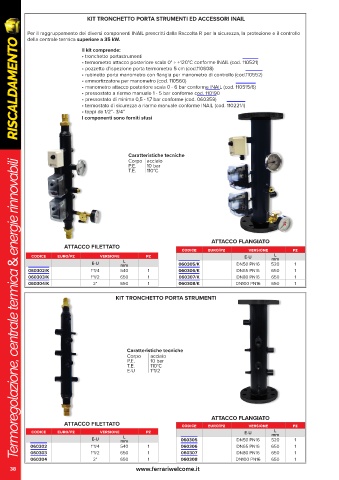

Page 38 - FERRARI - RISCALDAMENTO

KIT TRONCHETTO PORTA STRUMENTI ED ACCESSORI INAIL

Per il raggruppamento dei diversi componenti INAIL prescritti dalla Raccolta R per la sicurezza, la protezione e il controllo
della centrale termica superiore a 35 kW.
RISCALDAMENTO
ll kit comprende:
• tronchetto portastrumenti
• termometro attacco posteriore scala 0° ÷ +120°C conforme INAIL (cod. 110521)
• pozzetto d’ispezione porta termometro 5 cm (cod.110608)
• rubinetto porta manometro con flangia per manometro di controllo (cod.110552)
• ammortizzatore per manometro (cod. 110560)
• manometro attacco posteriore scala 0 - 6 bar conforme INAIL (cod. 110515/6)
• pressostato a riarmo manuale 1 - 5 bar conforme cod. 110190
• pressostato di minima 0,5 - 1,7 bar conforme (cod. 060359)
• termostato di sicurezza a riarmo manuale conforme INAIL (cod. 110221/I)
• tappi da 1/2”- 3/4”
I componenti sono forniti sfusi

Caratteristiche tecniche
Corpo acciaio
ermoregolazione, centrale termica & energie rinnovabili
ermoregolazione, centrale termica & energie rinnovabili
P.E. 10 bar
T.E. 110°C

ATTACCO FLANGIATO
ATTACCO FILETTATO
codice euro/pz versione pz
L
codice euro/pz versione pz E-U mm
L
E-U mm 060305/K DN50 PN16 520 1
060302/K 1"1/4 540 1 060306/K DN65 PN16 650 1
060303/K 1"1/2 650 1 060307/K DN80 PN16 650 1
060304/K 2" 650 1 060308/K DN100 PN16 650 1

KIT TRONCHETTO PORTA STRUMENTI

Caratteristiche tecniche
Corpo acciaio
P.E. 10 bar
T.E. 110°C
E-U 1"1/2

ATTACCO FLANGIATO
ATTACCO FILETTATO codice euro/pz versione pz
L
codice euro/pz versione pz E-U mm
L
E-U mm 060305 DN50 PN16 520 1
060302 1"1/4 540 1 060306 DN65 PN16 650 1
DN80 PN16
T T 060303 1"1/2 650 1 1 060307 DN100 PN16 650 1 1
650
2"
060304
060308
650
38 www.ferrariwelcome.it
