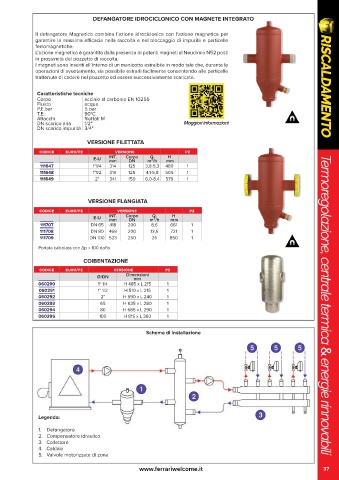

Page 37 - FERRARI - RISCALDAMENTO

DEFANGATORE IDROCICLONICO CON MAGNETE INTEGRATO

Il defangatore Magnetico combina l’azione idrociclonica con l’azione magnetica per
garantire la massima efficacia nella raccolta e nel bloccaggio di impurità e particelle
ferromagnetiche.
L’azione magnetica è garantita dalla presenza di potenti magneti al Neudimio N52 posti
in prossimità del pozzetto di raccolta.
I magneti sono inseriti all’interno di un manicotto estraibile in modo tale che, durante le
operazioni di svuotamento, sia possibile estrarli facilmente consentendo alle particelle
trattenute di cadere nel pozzetto ed essere successivamente scaricate.

Caratteristiche tecniche RISCALDAMENTO
Corpo acciaio al carbonio EN 10255
Fluido acqua
P.E.bar 5 bar
T.E. 90°C
Attacchi filettati M
DN scarico aria 1/2" Maggiori informazioni
DN scarico impurità 3/4"

VERSIONE FILETTATA
codice euro/pz versione pz
Q.
H
E-U INT. Corpo m³/h mm T
mm
DN
111647 1"1/4 314 125 3,8-5,3 480 1
T
111648 1"1/2 314 125 4,1-5,8 505 1
111649 2" 341 150 6,0-8,4 579 1
VERSIONE FLANGIATA
codice euro/pz versione pz
H
Q.
E-U INT. Corpo m³/h mm
mm
DN
111707 DN 65 418 200 8,6 661 1
111708 DN 80 469 200 13,6 721 1
111709 DN 100 523 250 26 850 1
Portata calcolata con ∆p = 100 daPa
COIBENTAZIONE
codice euro/pz versione pz
Ø/DN Dimensioni
mm
060290 1" 1/4 H 485 x L 215 1
060291 1" 1/2 H 510 x L 215 1
060292 2" H 590 x L 240 1
060293 65 H 635 x L 280 1
060294 80 H 685 x L 290 1 ermoregolazione, centrale termica & energie rinnovabili
060295 100 H 815 x L 360 1

Schema di installazione

Legenda:
1. Defangatore
2. Compensatore idraulico
3. Collettore
4. Caldaia
5. Valvole motorizzate di zona
ermoregolazione, centrale termica & energie rinnovabili
