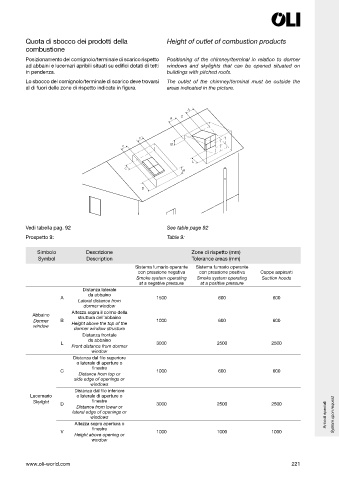

Quota di sbocco dei prodotti della Height of outlet of combustion products
combustione
Posizionamento del comignolo/terminale di scarico rispetto Positioning of the chimney/terminal in relation to dormer
ad abbaini e lucernari apribili situati su edi ci dotati di tetti windows and skylights that can be opened situated on
in pendenza. buildings with pitched roofs.
Lo sbocco del comignolo/terminale di scarico deve trovarsi The outlet of the chimney/terminal must be outside the
al di fuori delle zone di rispetto indicate in gura. areas indicated in the picture.

A
2
A

c
c B

L
c
A

D

Vedi tabella pag. 92 See table page 92
Prospetto 9: Table 9:

Simbolo Descrizione Zone di rispetto (mm)
Symbol Description Tolerance areas (mm)
Sistema fumario operante Sistema fumario operante
con pressione negativa con pressione positiva Cappe aspiranti
Smoke system operating Smoke system operating Suction hoods
at a negative pressure at a positive pressure
Distanza laterale
da abbaino
A 1500 600 600
Lateral distance from
dormer window
Abbaino Altezza sopra il colmo della
struttura dell’abbaino
Dormer B Height above the top of the 1000 600 600
window
dormer window structure
Distanza frontale
da abbaino
L 3000 2500 2500
Front distance from dormer
window
Distanza dal lo superiore
o laterale di aperture o
nestre
C 1000 600 600
Distance from top or
side edge of openings or
windows
Distanza dal lo inferiore
Lucernario o laterale di aperture o
Skylight nestre
D 3000 2500 2500
Distance from lower or
lateral edge of openings or
windows Articoli speciali System upon request
Altezza sopra apertura o
nestre
V 1000 1000 1000
Height above opening or
window
