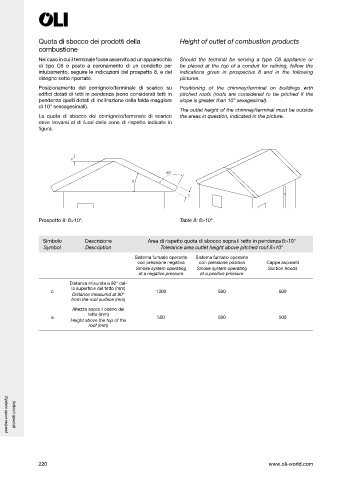

Quota di sbocco dei prodotti della Height of outlet of combustion products
combustione
Nel caso in cui il terminale fosse asservito ad un apparecchio Should the terminal be serving a type C6 appliance or
di tipo C6 o posto a coronamento di un condotto per be placed at the top of a conduit for relining, follow the
intubamento, seguire le indicazioni del prospetto 8, e del indications given in prospectus 8 and in the following
disegno sotto riportato. pictures.
Posizionamento del comignolo/terminale di scarico su Positioning of the chimney/terminal on buildings with
edi ci dotati di tetti in pendenza (sono considerati tetti in pitched roofs (roofs are considered to be pitched if the
pendenza quelli dotati di inclinazione della falda maggiore slope is greater than 10° sexagesimal).
di 10° sessagesimali).
The outlet height of the chimney/terminal must be outside
La quota di sbocco del comignolo/terminale di scarico the areas in question, indicated in the picture.
deve trovarsi al di fuori delle zone di rispetto indicate in
gura.

a

90°
ß

c

Prospetto 8: ß>10°. Table 8: ß>10°.

Simbolo Descrizione Area di rispetto quota di sbocco sopra il tetto in pendenza ß>10°
Symbol Description Tolerance area outlet height above pitched roof ß>10°
Sistema fumario operante Sistema fumario operante
con pressione negativa con pressione positiva Cappe aspiranti
Smoke system operating Smoke system operating Suction hoods
at a negative pressure at a positive pressure

Distanza misurata a 90° dal-
la super cie del tetto (mm)
c 1300 500 500
Distance measured at 90°
from the roof surface (mm)
Altezza sopra il colmo del
tetto (mm)
a 500 500 500
Height above the top of the
roof (mm)

Articoli speciali
System upon request
