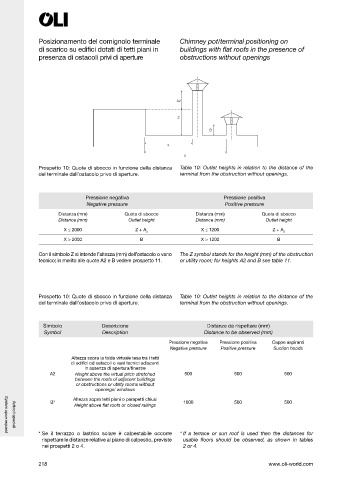

Posizionamento del comignolo terminale Chimney pot/terminal positioning on
di scarico su edi ci dotati di tetti piani in buildings with flat roofs in the presence of
presenza di ostacoli privi di aperture obstructions without openings

A2

Z

B

X

X
Prospetto 10: Quote di sbocco in funzione della distanza Table 10: Outlet heights in relation to the distance of the
del terminale dall’ostacolo privo di aperture. terminal from the obstruction without openings.

Pressione negativa Pressione positiva
Negative pressure Positive pressure
Distanza (mm) Quota di sbocco Distanza (mm) Quota di sbocco
Distance (mm) Outlet height Distance (mm) Outlet height
X ≤ 2000 Z + A X ≤ 1200 Z + A
2 2
X > 2000 B X > 1200 B

Con il simbolo Z si intende l’altezza (mm) dell’ostacolo o vano The Z symbol stands for the height (mm) of the obstruction
tecnico; in merito alle quote A2 e B vedere prospetto 11. or utility room; for heights A2 and B see table 11.

Prospetto 10: Quote di sbocco in funzione della distanza Table 10: Outlet heights in relation to the distance of the
del terminale dall’ostacolo privo di aperture. terminal from the obstruction without openings.

Simbolo Descrizione Distanze da rispettare (mm)
Symbol Description Distance to be observed (mm)
Pressione negativa Pressione positiva Cappe aspiranti
Negative pressure Positive pressure Suction hoods
Altezza sopra la falda virtuale tesa tra i tetti
di edi ci od ostacoli o vani tecnici adiacenti
in assenza di apertura/ nestre
A2 Height above the virtual pitch stretched 500 500 500
between the roofs of adjacent buildings
or obstructions or utility rooms without
openings/ windows
Altezza sopra tetti piani o parapetti chiusi
B* 1000 500 500
Height above flat roofs or closed railings

Articoli speciali
* Se il terrazzo o lastrico solare è calpestabile occorre * If a terrace or sun roof is used then the distances for
System upon request
rispettare le distanze relative al piano di calpestio, previste usable floors should be observed, as shown in tables
nei prospetti 2 o 4. 2 or 4.
