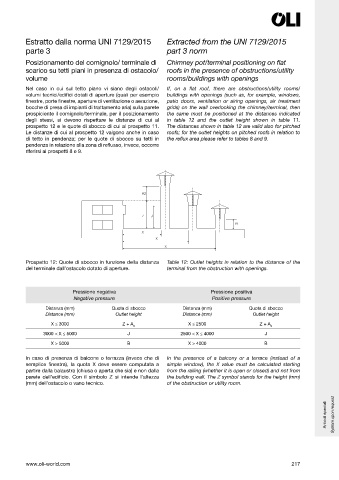

Estratto dalla norma UNI 7129/2015 Extracted from the UNI 7129/2015
parte 3 part 3 norm

Posizionamento del comignolo/ terminale di Chimney pot/terminal positioning on flat
scarico su tetti piani in presenza di ostacolo/ roofs in the presence of obstructions/utility
volume rooms/buildings with openings

Nel caso in cui sul tetto piano vi siano degli ostacoli/ If, on a flat roof, there are obstructions/utility rooms/
volumi tecnici/edi ci dotati di aperture (quali per esempio buildings with openings (such as, for example, windows,
nestre, porte nestre, aperture di ventilazione o aerazione, patio doors, ventilation or airing openings, air treatment
bocche di presa di impianti di trattamento aria) sulla parete grids) on the wall overlooking the chimney/terminal, then
prospiciente il comignolo/terminale, per il posizionamento the same must be positioned at the distances indicated
degli stessi, si devono rispettare le distanze di cui al in table 12 and the outlet height shown in table 11.
prospetto 12 e le quote di sbocco di cui al prospetto 11. The distances shown in table 12 are valid also for pitched
Le distanze di cui al prospetto 12 valgono anche in caso roofs; for the outlet heights on pitched roofs in relation to
di tetto in pendenza; per le quote di sbocco su tetti in the reflux area please refer to tables 8 and 9.
pendenza in relazione alla zona di re usso, invece, occorre
riferirsi ai prospetti 8 e 9.

A2

Z J
B
X
X
X

Prospetto 12: Quote di sbocco in funzione della distanza Table 12: Outlet heights in relation to the distance of the
del terminale dall’ostacolo dotato di aperture. terminal from the obstruction with openings.

Pressione negativa Pressione positiva
Negative pressure Positive pressure
Distanza (mm) Quota di sbocco Distanza (mm) Quota di sbocco
Distance (mm) Outlet height Distance (mm) Outlet height
X ≤ 3000 Z + A 2 X ≤ 2500 Z + A 2
3000 < X ≤ 5000 J 2500 < X ≤ 4000 J

X > 5000 B X > 4000 B

In caso di presenza di balcone o terrazza (invece che di In the presence of a balcony or a terrace (instead of a
semplice nestra), la quota X deve essere computata a simple window), the X value must be calculated starting
partire dalla balaustra (chiusa o aperta che sia) e non dalla from the railing (whether it is open or closed) and not from
parete dell’edi cio. Con il simbolo Z si intende l’altezza the building wall. The Z symbol stands for the height (mm)
(mm) dell’ostacolo o vano tecnico. of the obstruction or utility room.

Articoli speciali System upon request
