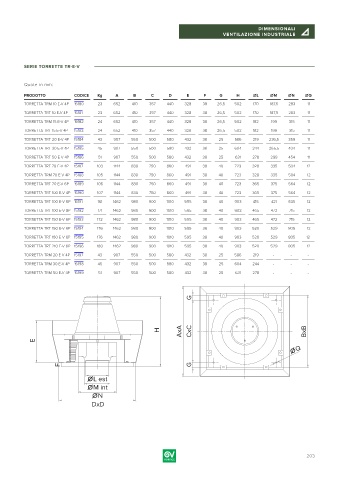

Page 203 - VORTICE - LISTINO GENNAIO 2024
P. 203
DIMENSIONALI K M
FAMIGLIA
VENTILAZIONE INDUSTRIALE
SERIE TORRETTE TR-E-V
Quote in mm:
PRODOTTO CODICE Kg A B C D E F G H ØL ØM ØN ØQ
TORRETTA TRM 10 E-V 4P 15180 23 652 410 357 440 328 38 26,5 502 170 187,5 283 11
TORRETTA TRT 10 E-V 4P 15181 23 652 410 357 440 328 38 26,5 502 170 187,5 283 11
TORRETTA TRM 15 E-V 4P 15182 24 652 410 357 440 328 38 26,5 502 182 199 315 11
TORRETTA TRT 15 E-V 4P 15183 24 652 410 357 440 328 38 26,5 502 182 199 315 11
TORRETTA TRT 20 E-V 4P 15184 43 907 550 500 580 432 38 25 586 219 236,5 359 11
TORRETTA TRT 30 E-V 4P 15185 45 907 550 500 580 432 38 25 604 244 265,5 404 11
TORRETTA TRT 50 E-V 4P 15186 51 907 550 500 580 432 38 25 631 278 298 454 11
TORRETTA TRT 70 E-V 4P 15187 103 1144 830 750 860 491 38 40 723 328 335 504 12
TORRETTA TRM 70 E-V 4P 15188 105 1144 830 750 860 491 38 40 723 328 335 504 12
TORRETTA TRT 70 E-V 6P 15189 106 1144 830 750 860 491 38 40 723 365 375 564 12
TORRETTA TRT 100 E-V 4P 15190 107 1144 830 750 860 491 38 40 723 365 375 564 12
TORRETTA TRT 100 E-V 6P 15191 161 1462 980 900 1010 595 38 40 903 415 421 635 12
TORRETTA TRT 100 E-V 8P 15192 171 1462 980 900 1010 595 38 40 903 465 472 715 12
TORRETTA TRT 150 E-V 6P 15193 172 1462 980 900 1010 595 38 40 903 465 472 715 12
TORRETTA TRT 150 E-V 8P 15194 176 1462 980 900 1010 595 38 40 903 520 529 805 12
TORRETTA TRT 180 E-V 6P 15195 176 1462 980 900 1010 595 38 40 903 520 529 805 12
TORRETTA TRT 210 E-V 6P 15196 180 1462 980 900 1010 595 38 40 903 520 529 805 12
TORRETTA TRM 20 E-V 4P 15197 43 907 550 500 580 432 38 25 586 219 - - -
TORRETTA TRM 30 E-V 4P 15198 45 907 550 500 580 432 38 25 604 244 - - -
TORRETTA TRM 50 E-V 4P 15199 51 907 550 500 580 432 38 25 631 278 - - -
G
AxA CxC BxB
H
E
ØQ
F G
ØL est
ØM int
ØN
DxD
0 203
