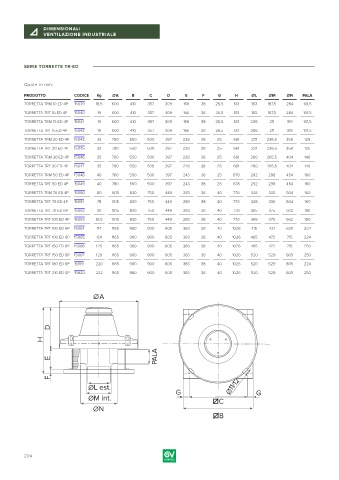

Page 204 - VORTICE - LISTINO GENNAIO 2024

K M DIMENSIONALI
FAMIGLIA
VENTILAZIONE INDUSTRIALE

SERIE TORRETTE TR-ED

Quote in mm:
PRODOTTO CODICE Kg ØA B C D E F G H ØL ØM ØN PALA
TORRETTA TRM 10 ED 4P 15039 18,5 600 410 357 309 166 38 26,5 513 183 187,5 284 101,5
TORRETTA TRT 10 ED 4P 15040 19 600 410 357 309 166 38 26,5 513 183 187,5 284 101,5
TORRETTA TRM 15 ED 4P 15041 19 600 410 357 309 166 38 26,5 513 206 211 319 101,5
TORRETTA TRT 15 ED 4P 15042 19 600 410 357 309 166 38 26,5 513 206 211 319 101,5
TORRETTA TRM 20 ED 4P 15043 33 780 550 500 397 226 38 25 661 231 236,5 359 125
TORRETTA TRT 20 ED 4P 15045 33 780 550 500 397 226 38 25 661 231 236,5 359 125
TORRETTA TRM 30 ED 4P 15046 35 780 550 500 397 226 38 25 661 260 265,5 404 140
TORRETTA TRT 30 ED 4P 15047 35 780 550 500 397 226 38 25 661 260 265,5 404 140
TORRETTA TRM 50 ED 4P 15048 40 780 550 500 397 243 38 25 678 292 298 454 160
TORRETTA TRT 50 ED 4P 15049 40 780 550 500 397 243 38 25 678 292 298 454 160
TORRETTA TRM 70 ED 4P 15080 80 1015 830 750 449 283 38 40 770 328 335 504 160
TORRETTA TRT 70 ED 4P 15081 78 1015 830 750 449 283 38 40 770 328 335 504 160
TORRETTA TRT 70 ED 6P 15082 81 1015 830 750 449 283 38 40 770 365 375 562 180
TORRETTA TRT 100 ED 4P 15083 81,5 1015 830 750 449 283 38 40 770 365 375 562 180
TORRETTA TRT 100 ED 6P 15084 114 1165 980 900 605 383 38 40 1026 415 421 635 224
TORRETTA TRT 100 ED 8P 15085 124 1165 980 900 605 383 38 40 1026 465 472 715 224
TORRETTA TRT 150 ED 6P 15086 125 1165 980 900 605 383 38 40 1026 465 472 715 250
TORRETTA TRT 150 ED 8P 15087 129 1165 980 900 605 383 38 40 1026 520 529 805 250
TORRETTA TRT 180 ED 6P 15919 220 1165 980 900 605 383 38 40 1026 520 529 805 224
TORRETTA TRT 210 ED 6P 15920 222 1165 980 900 605 383 38 40 1026 520 529 805 250

∅ ∅ A

D

H
PALA
E

F
∅ ∅ L est. ∅ 11/12

G ∅ G
∅ ∅ M int. †C

∅ ∅ N

†B
