Page 205 - VORTICE - LISTINO GENNAIO 2024

DIMENSIONALI K M
FAMIGLIA
VENTILAZIONE INDUSTRIALE

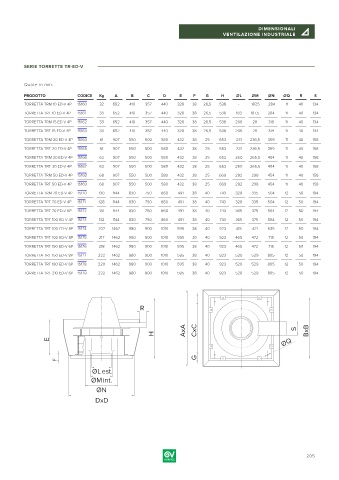

SERIE TORRETTE TR-ED-V

Quote in mm:
PRODOTTO CODICE Kg A B C D E F G H ØL ØM ØN ØQ R S
TORRETTA TRM 10 ED-V 4P 15160 32 652 410 357 440 328 38 26,5 538 - 187,5 284 11 40 134
TORRETTA TRT 10 ED-V 4P 15161 33 652 410 357 440 328 38 26,5 538 183 187,5 284 11 40 134
TORRETTA TRM 15 ED-V 4P 15162 33 652 410 357 440 328 38 26,5 538 206 211 319 11 40 134
TORRETTA TRT 15 ED-V 4P 15163 33 652 410 357 440 328 38 26,5 538 206 211 319 11 40 134
TORRETTA TRM 20 ED-V 4P 15164 61 907 550 500 580 432 38 25 653 231 236,5 359 11 40 158
TORRETTA TRT 20 ED-V 4P 15165 61 907 550 500 580 432 38 25 653 231 236,5 359 11 40 158
TORRETTA TRM 30 ED-V 4P 15166 63 907 550 500 580 432 38 25 653 260 265,5 404 11 40 158
TORRETTA TRT 30 ED-V 4P 15167 63 907 550 500 580 432 38 25 653 260 265,5 404 11 40 158
TORRETTA TRM 50 ED-V 4P 15168 68 907 550 500 580 432 38 25 669 292 298 454 11 40 158
TORRETTA TRT 50 ED-V 4P 15169 68 907 550 500 580 432 38 25 669 292 298 454 11 40 158
TORRETTA TRM 70 ED-V 4P 15170 130 1144 830 750 860 491 38 40 743 328 335 504 12 50 194
TORRETTA TRT 70 ED-V 4P 15171 128 1144 830 750 860 491 38 40 743 328 335 504 12 50 194
TORRETTA TRT 70 ED-V 6P 15172 131 1144 830 750 860 491 38 40 743 365 375 564 12 50 194
TORRETTA TRT 100 ED-V 4P 15173 132 1144 830 750 860 491 38 40 743 365 375 564 12 50 194
TORRETTA TRT 100 ED-V 6P 15174 207 1462 980 900 1010 595 38 40 923 415 421 635 12 50 194
TORRETTA TRT 100 ED-V 8P 15175 217 1462 980 900 1010 595 38 40 923 465 472 715 12 50 194
TORRETTA TRT 150 ED-V 6P 15176 218 1462 980 900 1010 595 38 40 923 465 472 715 12 50 194
TORRETTA TRT 150 ED-V 8P 15177 222 1462 980 900 1010 595 38 40 923 520 529 805 12 50 194
TORRETTA TRT 180 ED-V 6P 15178 220 1462 980 900 1010 595 38 40 923 520 529 805 12 50 194
TORRETTA TRT 210 ED-V 6P 15179 222 1462 980 900 1010 595 38 40 923 520 529 805 12 50 194

R

AxA CxC S BxB
H
E ØQ

G
F
ØLest.
ØMint.

ØN
DxD

0 205
