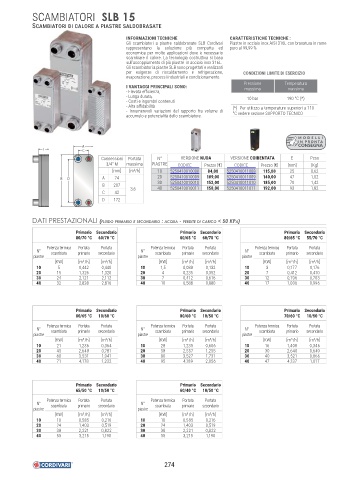

SCAMBIATORI SLB 15

SCAMBIATORI DI CALORE A PIASTRE SALDOBRASATE

INFORMAZIONI TECNICHE CARATTERISTICHE TECNICHE :
Gli scambiatori a piastre saldobrasate SLB Cordivari Piastre in acciaio inox AISI 316L con brasatura in rame
rappresentano la soluzione più compatta ed puro al 99,99 %
economica per molte applicazioni dove è necessario
scambiare il calore. La tecnologia costruttiva si basa
sull’accoppiamento di più piastre in acciaio inox 316L.
Gli scambiatori a piastre SLB sono progettati e realizzati
per esigenze di riscaldamento e refrigerazione, CONDIZIONI LIMITE DI ESERCIZIO
evaporazione, processi industriali e condizionamento.
Pressione Temperatura
I VANTAGGI PRINCIPALI SONO: massima massima
- Elevata effi cienza,
- Lunga durata, 10 bar 190 °C (*)
- Costi e ingombri contenuti
- Alta affi dabilità (*) Per utilizzo a temperature superiori a 110
- Innumerevoli variazioni del rapporto fra volume di °C vedere sezione SUPPORTO TECNICO
accumulo e potenzialità dello scambiatore.

MODELLI
IN PR ONTA
A CONSEGNA
E C
Connessioni Portata N° VERSIONE NUDA VERSIONE COIBENTATA E Peso
3/4" M massima PIASTRE CODICE Prezzo [€] CODICE Prezzo [€] [mm] [Kg]
[mm] [m /h] 10 5250410010008 84,00 5250410011008 115,00 25 0,62
3
B D A 74 20 5250410010009 109,00 5250410011009 140,00 47 1,02
B 207 30 5250410010010 152,00 5250410011010 185,00 70 1,42
3,6 40 5250410010011 158,00 5250410011011 192,00 93 1,82
C 42
D 172

DATI PRESTAZIONALI (FLUIDO PRIMARIO E SECONDARIO : ACQUA - PERDITE DI CARICO < 50 KPA)
Primario Secondario Primario Secondario Primario Secondario
80/70 °C 60/70 °C 80/65 °C 60/70 °C 80/65 °C 55/70 °C
Potenza termica Portata Portata Potenza termica Portata Portata Potenza termica Portata Portata
N° scambiata primario secondario N° scambiata primario secondario N° scambiata primario secondario
piastre piastre piastre
[KW] [m /h] [m /h] [KW] [m /h] [m /h] [KW] [m /h] [m /h]
3
3
3
3
3
3
10 5 0,442 0,440 10 1,5 0,088 0,132 10 3 0,177 0,176
20 15 1,326 1,320 20 4 0,235 0,352 20 7 0,412 0,410
30 24 2,121 2,112 30 7 0,412 0,616 30 12 0,706 0,703
40 32 2,828 2,816 40 10 0,588 0,880 40 17 1,000 0,996
Primario Secondario Primario Secondario Primario Secondario
80/65 °C 10/60 °C 80/60 °C 10/50 °C 70/60 °C 10/50 °C
Potenza termica Portata Portata Potenza termica Portata Portata Potenza termica Portata Portata
N° scambiata primario secondario N° scambiata primario secondario N° scambiata primario secondario
piastre piastre piastre
[KW] [m /h] [m /h] [KW] [m /h] [m /h] [KW] [m /h] [m /h]
3
3
3
3
3
3
10 21 1,236 0,364 10 28 1,235 0,606 10 16 1,408 0,346
20 45 2,648 0,781 20 58 2,557 1,255 20 30 2,640 0,649
30 60 3,531 1,041 30 80 3,527 1,731 30 40 3,521 0,866
40 71 4,178 1,232 40 95 4,189 2,056 40 47 4,137 1,017
Primario Secondario Primario Secondario
65/50 °C 10/50 °C 60/40 °C 10/50 °C
Potenza termica Portata Portata Potenza termica Portata Portata
N° scambiata primario secondario N° scambiata primario secondario
piastre piastre
3
3
3
3
[KW] [m /h] [m /h] [KW] [m /h] [m /h]
10 10 0,585 0,216 10 10 0,585 0,216
20 24 1,403 0,519 20 24 1,403 0,519
30 38 2,221 0,822 30 38 2,221 0,822
40 55 3,215 1,190 40 55 3,215 1,190
