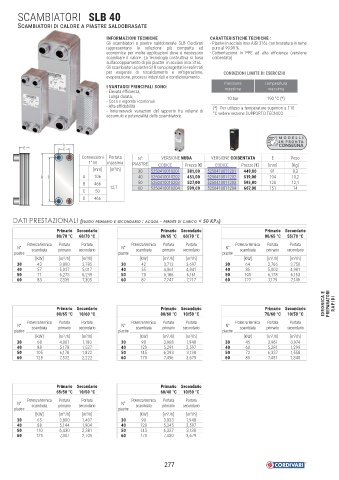

Page 279 - CORDIVARI - CATALISTINO BOLLITORI

SCAMBIATORI SLB 40

SCAMBIATORI DI CALORE A PIASTRE SALDOBRASATE

INFORMAZIONI TECNICHE CARATTERISTICHE TECNICHE :
Gli scambiatori a piastre saldobrasate SLB Cordivari - Piastre in acciaio inox AISI 316L con brasatura in rame
rappresentano la soluzione più compatta ed puro al 99,99 %
economica per molte applicazioni dove è necessario - Coibentazione in PPE ad alta effi cienza (versione
scambiare il calore. La tecnologia costruttiva si basa coibentata)
sull’accoppiamento di più piastre in acciaio inox 316L.
Gli scambiatori a piastre SLB sono progettati e realizzati
per esigenze di riscaldamento e refrigerazione, CONDIZIONI LIMITE DI ESERCIZIO
evaporazione, processi industriali e condizionamento.
Pressione Temperatura
I VANTAGGI PRINCIPALI SONO: massima massima
- Elevata effi cienza,
- Lunga durata, 10 bar 190 °C (*)
- Costi e ingombri contenuti
- Alta affi dabilità (*) Per utilizzo a temperature superiori a 110
- Innumerevoli variazioni del rapporto fra volume di °C vedere sezione SUPPORTO TECNICO
accumulo e potenzialità dello scambiatore.

MODELLI
IN PR ONTA
A CONSEGNA
E C
Connessioni Portata N° VERSIONE NUDA VERSIONE COIBENTATA E Peso
1" M massima PIASTRE CODICE Prezzo [€] CODICE Prezzo [€] [mm] [Kg]
[mm] [m /h] 30 5250410010201 381,00 5250410011201 449,00 81 8,3
3
B D A 106 40 5250410010202 451,00 5250410011202 519,00 104 10,2
B 466 50 5250410010203 527,00 5250410011203 595,00 128 12,1
12,7 60 5250410010204 599,00 5250410011204 667,00 151 14
C 50
D 466

DATI PRESTAZIONALI (FLUIDO PRIMARIO E SECONDARIO : ACQUA - PERDITE DI CARICO < 50 KPA)
Primario Secondario Primario Secondario Primario Secondario
80/70 °C 60/70 °C 80/65 °C 60/70 °C 80/65 °C 55/70 °C
Potenza termica Portata Portata Potenza termica Portata Portata Potenza termica Portata Portata
N° scambiata primario secondario N° scambiata primario secondario N° scambiata primario secondario
piastre piastre piastre
3
[KW] [m /h] [m /h] [KW] [m /h] [m /h] [KW] [m /h] [m /h]
3
3
3
3
3
30 43 3,800 3,785 30 42 3,712 3,697 30 64 3,766 3,750
40 57 5,037 5,017 40 55 4,861 4,841 40 85 5,002 4,981
50 71 6,275 6,249 50 70 6,186 6,161 50 105 6,178 6,153
60 83 7,335 7,305 60 82 7,247 7,217 60 122 7,179 7,149
IDRONICA E PREPARATORI RAPIDI
Primario Secondario Primario Secondario Primario Secondario
80/65 °C 10/60 °C 80/60 °C 10/50 °C 70/60 °C 10/50 °C
Potenza termica Portata Portata Potenza termica Portata Portata Potenza termica Portata Portata
N° scambiata primario secondario N° scambiata primario secondario N° scambiata primario secondario
piastre piastre piastre
[KW] [m /h] [m /h] [KW] [m /h] [m /h] [KW] [m /h] [m /h]
3
3
3
3
3
3
30 68 4,001 1,180 30 90 3,968 1,948 30 45 3,961 0,974
40 88 5,178 1,527 40 120 5,291 2,597 40 60 5,281 1,299
50 105 6,178 1,822 50 145 6,393 3,138 50 72 6,337 1,558
60 128 7,532 2,222 60 170 7,496 3,679 60 85 7,481 1,840
Primario Secondario Primario Secondario
65/50 °C 10/50 °C 60/40 °C 10/50 °C
Potenza termica Portata Portata Potenza termica Portata Portata
N° scambiata primario secondario N° scambiata primario secondario
piastre piastre
3
[KW] [m /h] [m /h] [KW] [m /h] [m /h]
3
3
3
30 65 3,800 1,407 30 90 3,933 1,948
40 88 5,144 1,904 40 120 5,245 2,597
50 110 6,430 2,381 50 145 6,337 3,138
60 125 7,307 2,705 60 170 7,430 3,679
