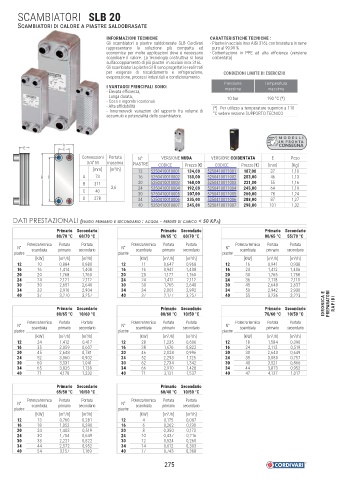

Page 277 - CORDIVARI - CATALISTINO BOLLITORI

SCAMBIATORI SLB 20

SCAMBIATORI DI CALORE A PIASTRE SALDOBRASATE

INFORMAZIONI TECNICHE CARATTERISTICHE TECNICHE :
Gli scambiatori a piastre saldobrasate SLB Cordivari - Piastre in acciaio inox AISI 316L con brasatura in rame
rappresentano la soluzione più compatta ed puro al 99,99 %
economica per molte applicazioni dove è necessario - Coibentazione in PPE ad alta effi cienza (versione
scambiare il calore. La tecnologia costruttiva si basa coibentata)
sull’accoppiamento di più piastre in acciaio inox 316L.
Gli scambiatori a piastre SLB sono progettati e realizzati
per esigenze di riscaldamento e refrigerazione, CONDIZIONI LIMITE DI ESERCIZIO
evaporazione, processi industriali e condizionamento.
Pressione Temperatura
I VANTAGGI PRINCIPALI SONO: massima massima
- Elevata effi cienza,
- Lunga durata, 10 bar 190 °C (*)
- Costi e ingombri contenuti
- Alta affi dabilità (*) Per utilizzo a temperature superiori a 110
- Innumerevoli variazioni del rapporto fra volume di °C vedere sezione SUPPORTO TECNICO
accumulo e potenzialità dello scambiatore.

MODELLI
IN PR ONTA
A CONSEGNA
E C
Connessioni Portata N° VERSIONE NUDA VERSIONE COIBENTATA E Peso
3/4" M massima PIASTRE CODICE Prezzo [€] CODICE Prezzo [€] [mm] [Kg]
[mm] [m /h] 12 5250410010001 134,00 5250410011001 187,00 37 1,10
3
B D A 73 16 5250410010002 150,00 5250410011002 203,00 46 1,13
B 311 20 5250410010003 168,00 5250410011003 221,00 55 1,16
3,6 24 5250410010004 192,00 5250410011004 245,00 64 1,19
C 40 30 5250410010005 207,00 5250410011005 260,00 78 1,24
D 278 34 5250410010006 235,00 5250410011006 288,00 87 1,27
40 5250410010007 245,00 5250410011007 298,00 101 1,32

DATI PRESTAZIONALI (FLUIDO PRIMARIO E SECONDARIO : ACQUA - PERDITE DI CARICO < 50 KPA)
Primario Secondario Primario Secondario Primario Secondario
80/70 °C 60/70 °C 80/65 °C 60/70 °C 80/65 °C 55/70 °C
Potenza termica Portata Portata Potenza termica Portata Portata Potenza termica Portata Portata
N° scambiata primario secondario N° scambiata primario secondario N° scambiata primario secondario
piastre piastre piastre
3
3
3
3
3
[KW] [m /h] [m /h] [KW] [m /h] [m /h] [KW] [m /h] [m /h]
3
12 10 0,884 0,880 12 11 0,647 0,968 12 16 0,941 0,938
16 16 1,414 1,408 16 16 0,941 1,408 16 24 1,412 1,406
20 20 1,768 1,760 20 20 1,177 1,760 20 30 1,765 1,758
24 24 2,121 2,112 24 24 1,412 2,112 24 36 2,118 2,110
30 30 2,651 2,640 30 30 1,765 2,640 30 45 2,648 2,637
34 33 2,916 2,904 34 34 2,001 2,992 34 50 2,942 2,930
40 37 3,270 3,257 40 37 2,177 3,257 40 55 3,236 3,223
Primario Secondario Primario Secondario Primario Secondario IDRONICA E PREPARATORI RAPIDI
80/65 °C 10/60 °C 80/60 °C 10/50 °C 70/60 °C 10/50 °C
Potenza termica Portata Portata Potenza termica Portata Portata Potenza termica Portata Portata
N° scambiata primario secondario N° scambiata primario secondario N° scambiata primario secondario
piastre piastre piastre
[KW] [m /h] [m /h] [KW] [m /h] [m /h] [KW] [m /h] [m /h]
3
3
3
3
3
3
12 24 1,412 0,417 12 28 1,235 0,606 12 18 1,584 0,390
16 35 2,059 0,607 16 38 1,676 0,822 16 24 2,112 0,519
20 45 2,648 0,781 20 46 2,028 0,996 20 30 2,640 0,649
24 52 3,060 0,902 24 52 2,293 1,125 24 35 3,080 0,757
30 60 3,531 1,041 30 62 2,734 1,342 30 40 3,521 0,866
34 65 3,825 1,128 34 66 2,910 1,428 34 44 3,873 0,952
40 71 4,178 1,232 40 71 3,131 1,537 40 47 4,137 1,017
Primario Secondario Primario Secondario
65/50 °C 10/50 °C 60/40 °C 10/50 °C
Potenza termica Portata Portata Potenza termica Portata Portata
N° scambiata primario secondario N° scambiata primario secondario
piastre piastre
3
3
3
[KW] [m /h] [m /h] [KW] [m /h] [m /h]
3
12 13 0,760 0,281 12 4 0,175 0,087
16 18 1,052 0,390 16 6 0,262 0,130
20 24 1,403 0,519 20 8 0,350 0,173
24 30 1,754 0,649 24 10 0,437 0,216
30 38 2,221 0,822 30 12 0,524 0,260
34 44 2,572 0,952 34 14 0,612 0,303
40 54 3,157 1,169 40 17 0,743 0,368
