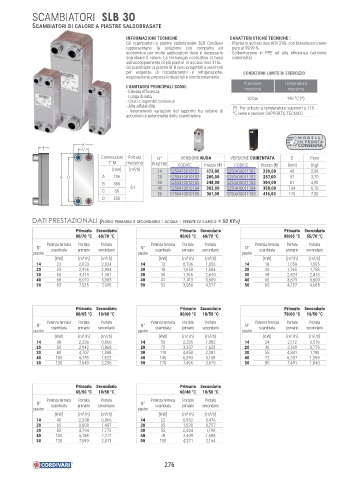

Page 278 - CORDIVARI - CATALISTINO BOLLITORI

SCAMBIATORI SLB 30

SCAMBIATORI DI CALORE A PIASTRE SALDOBRASATE

INFORMAZIONI TECNICHE CARATTERISTICHE TECNICHE :
Gli scambiatori a piastre saldobrasate SLB Cordivari - Piastre in acciaio inox AISI 316L con brasatura in rame
rappresentano la soluzione più compatta ed puro al 99,99 %
economica per molte applicazioni dove è necessario - Coibentazione in PPE ad alta effi cienza (versione
scambiare il calore. La tecnologia costruttiva si basa coibentata)
sull’accoppiamento di più piastre in acciaio inox 316L.
Gli scambiatori a piastre SLB sono progettati e realizzati
per esigenze di riscaldamento e refrigerazione, CONDIZIONI LIMITE DI ESERCIZIO
evaporazione, processi industriali e condizionamento.
Pressione Temperatura
I VANTAGGI PRINCIPALI SONO: massima massima
- Elevata effi cienza,
- Lunga durata, 10 bar 190 °C (*)
- Costi e ingombri contenuti
- Alta affi dabilità (*) Per utilizzo a temperature superiori a 110
- Innumerevoli variazioni del rapporto fra volume di °C vedere sezione SUPPORTO TECNICO
accumulo e potenzialità dello scambiatore.

MODELLI
IN PR ONTA
A CONSEGNA
E C
Connessioni Portata N° VERSIONE NUDA VERSIONE COIBENTATA E Peso
1" M massima PIASTRE CODICE Prezzo [€] CODICE Prezzo [€] [mm] [Kg]
[mm] [m /h] 14 5250410010101 173,00 5250410011101 230,00 43 2,98
3
B D A 106 20 5250410010102 200,00 5250410011102 257,00 57 3,70
B 306 30 5250410010103 248,00 5250410011103 304,00 81 4,90
8,1 40 5250410010104 302,00 5250410011104 358,00 104 6,10
C 50 50 5250410010105 361,00 5250410011105 416,00 128 7,30
D 250

DATI PRESTAZIONALI (FLUIDO PRIMARIO E SECONDARIO : ACQUA - PERDITE DI CARICO < 50 KPA)
Primario Secondario Primario Secondario Primario Secondario
80/70 °C 60/70 °C 80/65 °C 60/70 °C 80/65 °C 55/70 °C
Potenza termica Portata Portata Potenza termica Portata Portata Potenza termica Portata Portata
N° scambiata primario secondario N° scambiata primario secondario N° scambiata primario secondario
piastre piastre piastre
[KW] [m /h] [m /h] [KW] [m /h] [m /h] [KW] [m /h] [m /h]
3
3
3
3
3
3
14 23 2,033 2,024 14 12 0,706 1,056 14 18 1,059 1,055
20 33 2,916 2,904 20 18 1,059 1,584 20 30 1,765 1,758
30 50 4,419 4,401 30 30 1,765 2,640 30 48 2,824 2,813
40 68 6,010 5,985 40 41 2,413 3,609 40 65 3,825 3,809
50 83 7,335 7,305 50 52 3,060 4,577 50 80 4,707 4,688
Primario Secondario Primario Secondario Primario Secondario
80/65 °C 10/60 °C 80/60 °C 10/50 °C 70/60 °C 10/50 °C
Potenza termica Portata Portata Potenza termica Portata Portata Potenza termica Portata Portata
N° scambiata primario secondario N° scambiata primario secondario N° scambiata primario secondario
piastre piastre piastre
[KW] [m /h] [m /h] [KW] [m /h] [m /h] [KW] [m /h] [m /h]
3
3
3
3
3
3
14 38 2,236 0,660 14 50 2,205 1,082 14 24 2,112 0,519
20 50 2,942 0,868 20 75 3,307 1,623 20 36 3,169 0,779
30 80 4,707 1,388 30 110 4,850 2,381 30 55 4,841 1,190
40 105 6,178 1,822 40 145 6,393 3,138 40 72 6,337 1,558
50 130 7,649 2,256 50 170 7,496 3,679 50 85 7,481 1,840
Primario Secondario Primario Secondario
65/50 °C 10/50 °C 60/40 °C 10/50 °C
Potenza termica Portata Portata Potenza termica Portata Portata
N° scambiata primario secondario N° scambiata primario secondario
piastre piastre
3
3
[KW] [m /h] [m /h] [KW] [m /h] [m /h]
3
3
14 40 2,338 0,866 14 22 0,962 0,476
20 65 3,800 1,407 20 35 1,530 0,757
30 82 4,794 1,775 30 55 2,404 1,190
40 105 6,138 2,272 40 78 3,409 1,688
50 130 7,599 2,813 50 100 4,371 2,164
