P. 378

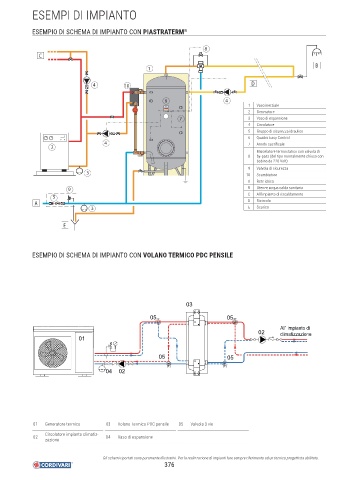

ESEMPI DI IMPIANTO


            ESEMPIO DI SCHEMA DI IMPIANTO CON PIASTRATERM         ®


                                                                         8
               C
                                                                                                                B
                                                     1

                                  4          10                                          D


                                                           6                    4
                                                                                        1  Vaso inerziale
                                                                                        2  Generatore
                                                                7                       3  Vaso di espansione
                                                                                        4  Circolatore
                                                                                        5  Gruppo di sicurezza idraulico
                                                                                        6  Quadro Easy Control
                                      4                                                 7  Anodo sacrifi cale
                   2
                                                                                            Miscelatore termostatico con valvola di
                                                                                        8  by-pass (del tipo normalmente chiusa con
                                                                                           bobina da 220 Volt)
                                                                                        9   Valvola di sicurezza
                               3                                                        10  Scambiatore
                                                                                        A  Rete  idrica
                                                                                        B  Utenze acqua calda sanitaria
                         9
                                                                                        C  All’impianto di riscaldamento
                    5
                                                                                        D  Ricircolo
             A
                                 3                                                      E  Scarico
                       E




            ESEMPIO DI SCHEMA DI IMPIANTO CON VOLANO TERMICO PDC PENSILE









                                                                  03

                                                      05  E                      05  E
                                                                                                   All' impianto di
                                                                                            02     climatizzazione
                             01


                                                         05                      05
                                                            E                   E
                                      04   02









             01  Generatore termico   03  Volano Termico PDC pensile  05  Valvola 3 vie

                 Circolatore impianto climatiz-
             02                       04  Vaso di espansione
                 zazione

                                     Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
