ESEMPI DI IMPIANTO

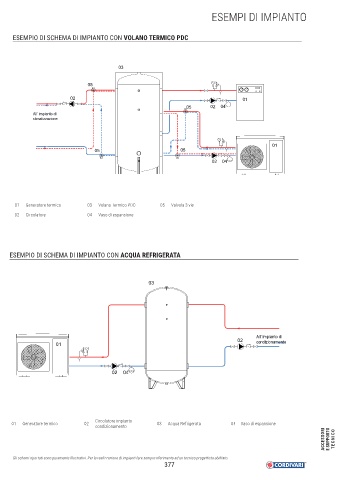

ESEMPIO DI SCHEMA DI IMPIANTO CON VOLANO TERMICO PDC

03

05
E
02 01
05 02 04
E
All' impianto di
climatizzazione

01
05 05
E E
02 04

01 Generatore termico 03 Volano Termico PDC 05 Valvola 3 vie
02 Circolatore 04 Vaso di espansione

ESEMPIO DI SCHEMA DI IMPIANTO CON ACQUA REFRIGERATA

03

All' impianto di
02 condizionamento
01

02 04

Circolatore impianto
01 Generatore termico 02 03 Acqua Refrigerata 04 Vaso di espansione
condizionamento
ACCESSORI E SUPPORTO TECNICO

Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
