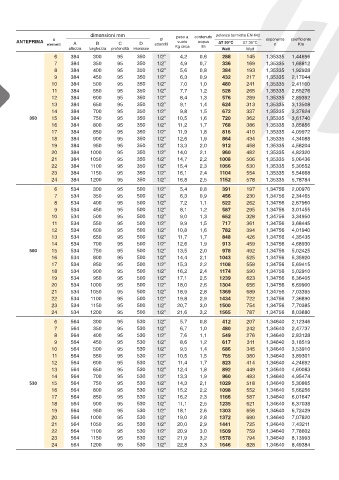

Page 44 - GLOBAL RADIATORI - CATALOGO GRIGIO

dimensioni mm peso a contenuto potenze termiche EN 442
n Ø esponente coeffi ciente
ANTEPRIMA vuoto acqua ∆T 50°C ∆T 30°C
elementi A B C D attacchi Kg circa litri n Km
altezza lunghezza profondità interasse Watt Watt
6 384 300 95 350 1/2” 4,2 0,6 288 145 1,35335 1,44696
7 384 350 95 350 1/2” 4,9 0,7 336 169 1,35335 1,68812
8 384 400 95 350 1/2” 5,6 0,8 384 193 1,35335 1,92928
9 384 450 95 350 1/2” 6,3 0,9 432 217 1,35335 2,17044
10 384 500 95 350 1/2” 7,0 1,0 480 241 1,35335 2,41160
11 384 550 95 350 1/2” 7,7 1,2 528 265 1,35335 2,65276
12 384 600 95 350 1/2” 8,4 1,3 576 289 1,35335 2,89392
13 384 650 95 350 1/2” 9,1 1,4 624 313 1,35335 3,13508
14 384 700 95 350 1/2” 9,8 1,5 672 337 1,35335 3,37624
350 15 384 750 95 350 1/2” 10,5 1,6 720 362 1,35335 3,61740
16 384 800 95 350 1/2” 11,2 1,7 768 386 1,35335 3,85856
17 384 850 95 350 1/2” 11,9 1,8 816 410 1,35335 4,09972
18 384 900 95 350 1/2” 12,6 1,9 864 434 1,35335 4,34088
19 384 950 95 350 1/2” 13,3 2,0 912 458 1,35335 4,58204
20 384 1000 95 350 1/2” 14,0 2,1 960 482 1,35335 4,82320
21 384 1050 95 350 1/2” 14,7 2,2 1008 506 1,35335 5,06436
22 384 1100 95 350 1/2” 15,4 2,3 1056 530 1,35335 5,30552
23 384 1150 95 350 1/2” 16,1 2,4 1104 554 1,35335 5,54668
24 384 1200 95 350 1/2” 16,8 2,5 1152 578 1,35335 5,78784
6 534 300 95 500 1/2” 5,4 0,8 391 197 1,34756 2,00970
7 534 350 95 500 1/2” 6,3 0,9 456 230 1,34756 2,34465
8 534 400 95 500 1/2” 7,2 1,1 522 262 1,34756 2,67960
9 534 450 95 500 1/2” 8,1 1,2 587 295 1,34756 3,01455
10 534 500 95 500 1/2” 9,0 1,3 652 328 1,34756 3,34950
11 534 550 95 500 1/2” 9,9 1,5 717 361 1,34756 3,68445
12 534 600 95 500 1/2” 10,8 1,6 782 394 1,34756 4,01940
13 534 650 95 500 1/2” 11,7 1,7 848 426 1,34756 4,35435
14 534 700 95 500 1/2” 12,6 1,9 913 459 1,34756 4,68930
500 15 534 750 95 500 1/2” 13,5 2,0 978 492 1,34756 5,02425
16 534 800 95 500 1/2” 14,4 2,1 1043 525 1,34756 5,35920
17 534 850 95 500 1/2” 15,3 2,2 1108 558 1,34756 5,69415
18 534 900 95 500 1/2” 16,2 2,4 1174 590 1,34756 5,02910
19 534 950 95 500 1/2” 17,1 2,5 1239 623 1,34756 6,36405
20 534 1000 95 500 1/2” 18,0 2,6 1304 656 1,34756 6,69900
21 534 1050 95 500 1/2” 18,9 2,8 1369 689 1,34756 7,03395
22 534 1100 95 500 1/2” 19,8 2,9 1434 722 1,34756 7,36890
23 534 1150 95 500 1/2” 20,7 3,0 1500 754 1,34756 7,70385
24 534 1200 95 500 1/2” 21,6 3,2 1565 787 1,34756 8,03880
6 564 300 95 530 1/2” 5,7 0,8 412 207 1,34640 2,12346
7 564 350 95 530 1/2” 6,7 1,0 480 242 1,34640 2,47737
8 564 400 95 530 1/2” 7,6 1,1 549 276 1,34640 2,83128
9 564 450 95 530 1/2” 8,6 1,2 617 311 1,34640 3,18519
10 564 500 95 530 1/2” 9,5 1,4 686 345 1,34640 3,53910
11 564 550 95 530 1/2” 10,5 1,5 755 380 1,34640 3,89301
12 564 600 95 530 1/2” 11,4 1,7 823 414 1,34640 4,24692
13 564 650 95 530 1/2” 12,4 1,8 892 449 1,34640 4,60083
14 564 700 95 530 1/2” 13,3 1,9 960 483 1,34640 4,95474
530 15 564 750 95 530 1/2” 14,3 2,1 1029 518 1,34640 5,30865
16 564 800 95 530 1/2” 15,2 2,2 1098 552 1,34640 5,66256
17 564 850 95 530 1/2” 16,2 2,3 1166 587 1,34640 6,01647
18 564 900 95 530 1/2” 11,1 2,5 1235 621 1,34640 6,37038
19 564 950 95 530 1/2” 18,1 2,6 1303 656 1,34640 6,72429
20 564 1000 95 530 1/2” 19,0 2,8 1372 690 1,34640 7,07820
21 564 1050 95 530 1/2” 20,0 2,9 1441 725 1,34640 7,43211
22 564 1100 95 530 1/2” 20,9 3,0 1509 759 1,34640 7,78602
23 564 1150 95 530 1/2” 21,9 3,2 1578 794 1,34640 8,13993
24 564 1200 95 530 1/2” 22,8 3,3 1646 828 1,34640 8,49384
