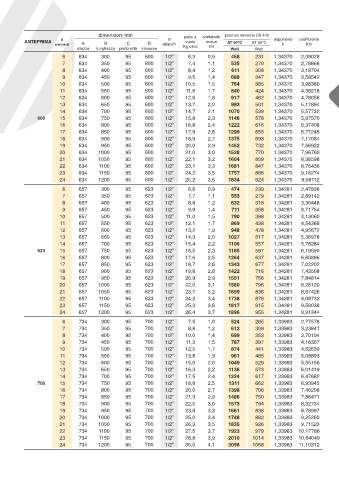

Page 45 - GLOBAL RADIATORI - CATALOGO GRIGIO

dimensioni mm peso a contenuto potenze termiche EN 442
n Ø esponente coeffi ciente
ANTEPRIMA vuoto acqua ∆T 50°C ∆T 30°C
elementi A B C D attacchi Kg circa litri n Km
altezza lunghezza profondità interasse Watt Watt
6 634 300 95 600 1/2” 6,3 0,9 458 231 1,34370 2,39028
7 634 350 95 600 1/2” 7,4 1,1 535 270 1,34370 2,78866
8 634 400 95 600 1/2” 8,4 1,2 611 308 1,34370 3,18704
9 634 450 95 600 1/2” 9,5 1,4 688 347 1,34370 3,58542
10 634 500 95 600 1/2” 10,5 1,5 764 385 1,34370 3,98380
11 634 550 95 600 1/2” 11,6 1,7 840 424 1,34370 4,38218
12 634 600 95 600 1/2” 12,6 1,8 917 462 1,34370 4,78056
13 634 650 95 600 1/2” 13,7 2,0 993 501 1,34370 5,17894
14 634 700 95 600 1/2” 14,7 2,1 1070 539 1,34370 5,57732
600 15 634 750 95 600 1/2” 15,8 2,3 1146 578 1,34370 5,97570
16 634 800 95 600 1/2” 16,8 2,4 1222 616 1,34370 6,37408
17 634 850 95 600 1/2” 17,9 2,6 1299 655 1,34370 6,77246
18 634 900 95 600 1/2” 18,9 2,7 1375 693 1,34370 7,17084
19 634 950 95 600 1/2” 20,0 2,9 1452 732 1,34370 7,56922
20 634 1000 95 600 1/2” 21,0 3,0 1528 770 1,34370 7,96760
21 634 1050 95 600 1/2” 22,1 3,2 1604 809 1,34370 8,36598
22 634 1100 95 600 1/2” 23,1 3,3 1681 847 1,34370 8,76436
23 634 1150 95 600 1/2” 24,2 3,5 1757 886 1,34370 9,16274
24 634 1200 95 600 1/2” 25,2 3,6 1834 924 1,34370 9,56112
6 657 300 95 623 1/2” 6,6 0,9 474 239 1,34281 2,47836
7 657 350 95 623 1/2” 7,7 1,1 553 279 1,34281 2,89142
8 657 400 95 623 1/2” 8,8 1,2 632 318 1,34281 3,30448
9 657 450 95 623 1/2” 9,9 1,4 711 358 1,34281 3,71754
10 657 500 95 623 1/2” 11,0 1,5 790 398 1,34281 4,13060
11 657 550 95 623 1/2” 12,1 1,7 869 438 1,34281 4,54366
12 657 600 95 623 1/2” 13,2 1,9 948 478 1,34281 4,95672
13 657 650 95 623 1/2” 14,3 2,0 1027 517 1,34281 5,36978
14 657 700 95 623 1/2” 15,4 2,2 1106 557 1,34281 5,78284
623 15 657 750 95 623 1/2” 16,5 2,3 1185 597 1,34281 6,19590
16 657 800 95 623 1/2” 17,6 2,5 1264 637 1,34281 6,60896
17 657 850 95 623 1/2” 18,7 2,6 1343 677 1,34281 7,02202
18 657 900 95 623 1/2” 19,8 2,8 1422 716 1,34281 7,43508
19 657 950 95 623 1/2” 20,9 2,9 1501 756 1,34281 7,84814
20 657 1000 95 623 1/2” 22,0 3,1 1580 796 1,34281 8,26120
21 657 1050 95 623 1/2” 23,1 3,2 1659 836 1,34281 8,67426
22 657 1100 95 623 1/2” 24,2 3,4 1738 876 1,34281 9,08732
23 657 1150 95 623 1/2” 25,3 3,6 1817 915 1,34281 9,50038
24 657 1200 95 623 1/2” 26,4 3,7 1896 955 1,34281 9,91344
6 734 300 95 700 1/2” 7,5 1,0 524 265 1,33983 2,77578
7 734 350 95 700 1/2” 8,8 1,2 612 309 1,33983 3,23841
8 734 400 95 700 1/2” 10,0 1,4 699 353 1,33983 3,70104
9 734 450 95 700 1/2” 11,3 1,5 787 397 1,33983 4,16367
10 734 500 95 700 1/2” 12,5 1,7 874 441 1,33983 4,62630
11 734 550 95 700 1/2” 13,8 1,9 961 485 1,33983 5,08893
12 734 600 95 700 1/2” 15,0 2,0 1049 529 1,33983 5,55156
13 734 650 95 700 1/2” 16,3 2,2 1136 573 1,33983 6,01419
14 734 700 95 700 1/2” 17,5 2,4 1224 617 1,33983 6,47682
700 15 734 750 95 700 1/2” 18,8 2,5 1311 662 1,33983 6,93945
16 734 800 95 700 1/2” 20,0 2,7 1398 706 1,33983 7,40208
17 734 850 95 700 1/2” 21,3 2,9 1486 750 1,33983 7,86471
18 734 900 95 700 1/2” 22,5 3,0 1573 794 1,33983 8,32734
19 734 950 95 700 1/2” 23,8 3,2 1661 838 1,33983 8,78997
20 734 1000 95 700 1/2” 25,0 3,4 1748 882 1,33983 9,25260
21 734 1050 95 700 1/2” 26,3 3,5 1835 926 1,33983 9,71523
22 734 1100 95 700 1/2” 27,5 3,7 1923 970 1,33983 10,17786
23 734 1150 95 700 1/2” 28,8 3,9 2010 1014 1,33983 10,64049
24 734 1200 95 700 1/2” 30,0 4,1 2098 1058 1,33983 11,10312
