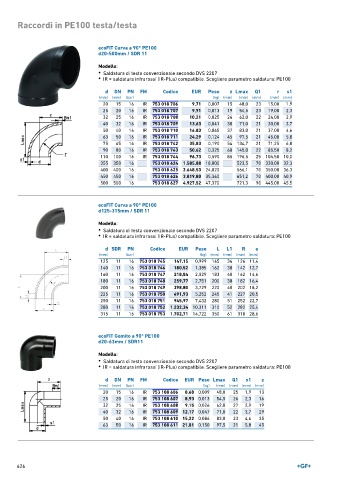

P. 626
Raccordi in PE100 testa/testa
ecoFIT Curva a 90° PE100
d20-500mm / SDR 11
Modello:
• Saldatura di testa convenzionale secondo DVS 2207
• IR = saldatura infrarossi (IR-Plus) compatibile. Scegliere parametro saldatura: PE100
d DN PN FM Codice EUR Peso z Lmax Q1 r s1
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
20 15 16 IR 753 018 706 9,71 0,007 15 48,0 23 15,00 1,9
25 20 16 IR 753 018 707 9,91 0,013 19 54,5 23 19,00 2,3
32 25 16 IR 753 018 708 10,21 0,025 24 62,0 22 24,00 2,9
40 32 16 IR 753 018 709 13,63 0,041 30 71,0 21 30,00 3,7
50 40 16 IR 753 018 710 16,83 0,065 37 83,0 21 37,00 4,6
63 50 16 IR 753 018 711 24,29 0,124 45 97,5 21 45,00 5,8
75 65 16 IR 753 018 742 35,83 0,190 54 134,7 21 71,25 6,8
90 80 16 IR 753 018 743 50,62 0,325 68 145,0 22 85,50 8,2
110 100 16 IR 753 018 744 96,73 0,590 85 196,5 25 104,50 10,0
355 350 16 753 018 624 1.585,88 18,000 523,5 70 330,00 32,3
400 400 16 753 018 625 2.648,53 24,020 566,1 70 350,00 36,3
450 450 16 753 018 626 3.819,80 35,360 651,2 70 400,00 40,9
500 500 16 753 018 627 4.927,52 47,370 721,3 90 445,00 45,5
ecoFIT Curva a 90° PE100
d125-315mm / SDR 11
Modello:
• Saldatura di testa convenzionale secondo DVS 2207
• IR = saldatura infrarossi (IR-Plus) compatibile. Scegliere parametro saldatura: PE100
d SDR PN Codice EUR Peso L L1 R e
(mm) (bar) (kg) (mm) (mm) (mm) (mm)
125 11 16 753 018 745 147,15 0,999 145 34 126 11,4
140 11 16 753 018 746 180,52 1,385 162 38 142 12,7
160 11 16 753 018 747 218,84 2,029 183 40 162 14,6
180 11 16 753 018 748 259,77 2,751 200 38 182 16,4
200 11 16 753 018 749 398,80 3,729 220 40 202 18,2
225 11 16 753 018 750 491,93 5,252 245 41 227 20,5
250 11 16 753 018 751 945,97 7,432 280 51 252 22,7
280 11 16 753 018 752 1.232,34 10,311 310 52 282 25,4
315 11 16 753 018 753 1.702,71 14,722 350 61 318 28,6
ecoFIT Gomito a 90° PE100
d20-63mm / SDR11
Modello:
• Saldatura di testa convenzionale secondo DVS 2207
• IR = saldatura infrarossi (IR-Plus) compatibile. Scegliere parametro saldatura: PE100
d DN PN FM Codice EUR Peso Lmax Q1 s1 z
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
20 15 16 IR 753 108 606 8,68 0,009 48,0 25 1,9 13
25 20 16 IR 753 108 607 8,93 0,013 54,5 26 2,3 16
32 25 16 IR 753 108 608 9,15 0,026 62,0 27 2,9 19
40 32 16 IR 753 108 609 12,17 0,047 71,0 22 3,7 29
50 40 16 IR 753 108 610 15,22 0,086 83,0 23 4,6 35
63 50 16 IR 753 108 611 21,81 0,150 97,5 21 5,8 45
626
