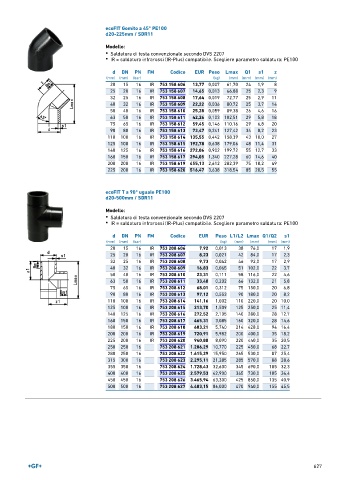

Page 627 - GEORGFISCHER - LISTINO 896
P. 627
ecoFIT Gomito a 45° PE100
d20-225mm / SDR11
Modello:
• Saldatura di testa convenzionale secondo DVS 2207
• IR = saldatura infrarossi (IR-Plus) compatibile. Scegliere parametro saldatura: PE100
d DN PN FM Codice EUR Peso Lmax Q1 s1 z
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
20 15 16 IR 753 158 606 13,77 0,007 61,70 24 1,9 8
25 20 16 IR 753 158 607 14,65 0,013 66,88 25 2,3 9
32 25 16 IR 753 158 608 17,64 0,019 72,77 25 2,9 11
40 32 16 IR 753 158 609 22,22 0,036 80,72 25 3,7 14
50 40 16 IR 753 158 610 25,28 0,059 89,38 26 4,6 16
63 50 16 IR 753 158 611 42,26 0,103 102,51 29 5,8 18
75 65 16 IR 753 158 612 59,45 0,146 110,16 29 6,8 20
90 80 16 IR 753 158 613 73,47 0,241 127,42 34 8,2 23
110 100 16 IR 753 158 614 135,55 0,442 158,39 43 10,0 27
125 100 16 IR 753 158 615 192,78 0,638 179,06 48 11,4 31
140 125 16 IR 753 158 616 272,06 0,902 199,72 55 12,7 33
160 150 16 IR 753 158 617 294,05 1,340 227,28 60 14,6 40
200 200 16 IR 753 158 619 455,13 2,612 282,39 75 18,2 49
225 200 16 IR 753 158 620 516,47 3,638 318,54 85 20,5 55
ecoFIT T a 90° uguale PE100
d20-500mm / SDR11
Modello:
• Saldatura di testa convenzionale secondo DVS 2207
• IR = saldatura infrarossi (IR-Plus) compatibile. Scegliere parametro saldatura: PE100
d DN PN FM Codice EUR Peso L1/L2 Lmax Q1/Q2 s1
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
20 15 16 IR 753 208 606 7,92 0,013 38 76,0 17 1,9
25 20 16 IR 753 208 607 8,23 0,021 42 84,0 17 2,3
32 25 16 IR 753 208 608 9,73 0,042 46 92,0 17 2,9
40 32 16 IR 753 208 609 16,83 0,065 51 102,0 22 3,7
50 40 16 IR 753 208 610 23,31 0,111 58 116,0 22 4,6
63 50 16 IR 753 208 611 33,48 0,202 66 132,0 21 5,8
75 65 16 IR 753 208 612 68,01 0,312 75 150,0 20 6,8
90 80 16 IR 753 208 613 97,12 0,553 90 180,0 20 8,2
110 100 16 IR 753 208 614 141,16 1,002 110 220,0 20 10,0
125 100 16 IR 753 208 615 213,70 1,509 125 250,0 25 11,4
140 125 16 IR 753 208 616 272,52 2,105 140 280,0 28 12,7
160 150 16 IR 753 208 617 465,31 3,085 160 320,0 28 14,6
180 150 16 IR 753 208 618 603,21 5,740 214 428,0 94 16,4
200 200 16 IR 753 208 619 720,91 5,982 200 400,0 35 18,2
225 200 16 IR 753 208 620 940,88 8,090 220 440,0 35 20,5
250 250 16 753 208 621 1.206,29 10,770 225 450,0 68 22,7
280 250 16 753 208 622 1.615,29 15,950 265 530,0 87 25,4
315 300 16 753 208 623 2.295,11 21,285 285 570,0 88 28,6
355 350 16 753 208 624 1.728,43 32,600 345 690,0 105 32,3
400 400 16 753 208 625 2.579,53 42,900 365 730,0 105 36,4
450 450 16 753 208 626 3.465,94 63,300 425 850,0 135 40,9
500 500 16 753 208 627 4.403,15 86,000 470 940,0 155 45,5
627
