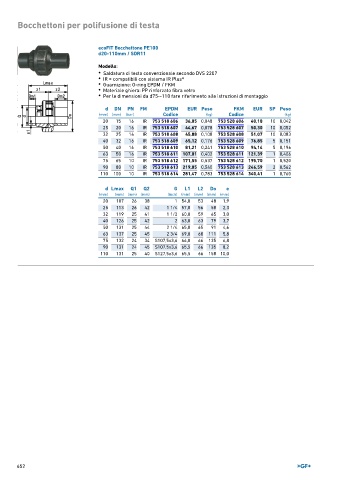

Page 652 - GEORGFISCHER - LISTINO 896

Bocchettoni per polifusione di testa

ecoFIT Bocchettone PE100
d20-110mm / SDR11

Modello:
• Saldatura di testa convenzionale secondo DVS 2207
• IR = compatibili con sistema IR Plus®
• Guarnizione: O-ring EPDM / FKM
• Materiale ghiera: PP rinforzato fibra vetro
• Per le dimensioni da d75--110 fare riferimento alle istruzioni di montaggio

d DN PN FM EPDM EUR Peso FKM EUR SP Peso
(mm) (mm) (bar) Codice (kg) Codice (kg)
20 15 16 IR 753 518 606 36,05 0,048 753 528 606 40,18 10 0,042
25 20 16 IR 753 518 607 44,67 0,078 753 528 607 50,30 10 0,052
32 25 16 IR 753 518 608 45,88 0,108 753 528 608 51,07 10 0,083
40 32 16 IR 753 518 609 65,12 0,176 753 528 609 76,85 5 0,151
50 40 16 IR 753 518 610 81,21 0,241 753 528 610 94,14 5 0,196
63 50 16 IR 753 518 611 107,01 0,402 753 528 611 121,39 1 0,406
75 65 10 IR 753 518 612 171,55 0,537 753 528 612 195,70 1 0,520
90 80 10 IR 753 518 613 219,85 0,540 753 528 613 246,59 2 0,562
110 100 10 IR 753 518 614 281,47 0,783 753 528 614 340,41 1 0,760

d Lmax Q1 Q2 G L1 L2 Do e
(mm) (mm) (mm) (mm) (inch) (mm) (mm) (mm) (mm)
20 107 26 38 1 54,0 53 48 1,9
25 113 26 42 1 1/4 57,0 56 58 2,3
32 119 25 41 1 1/2 60,0 59 65 3,0
40 126 25 42 2 63,0 63 79 3,7
50 131 25 44 2 1/4 65,0 65 91 4,6
63 137 25 45 2 3/4 69,0 68 111 5,8
75 132 24 34 S107,5x3,6 66,0 66 135 6,8
90 131 24 45 S107,5x3,6 65,5 66 135 8,2
110 131 25 40 S127,5x3,6 65,5 66 158 10,0

652
