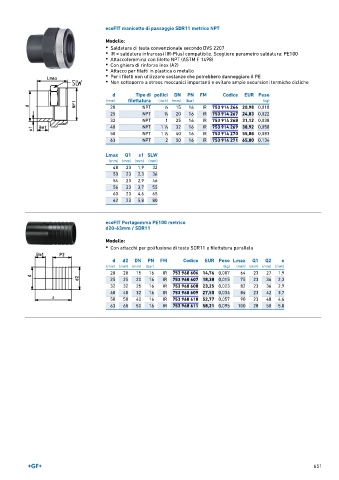

Page 651 - GEORGFISCHER - LISTINO 896

ecoFIT manicotto di passaggio SDR11 metrico NPT
Modello:
• Saldatura di testa convenzionale secondo DVS 2207
• IR = saldatura infrarossi (IR-Plus) compatibile. Scegliere parametro saldatura: PE100
• Attaccofemmina con filetto NPT (ASTM F 1498)
• Con ghiera di rinforzo inox (A2)
• Attacco per filetti in plastica o metallo
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PE
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche cicliche

d Tipo di pollici DN PN FM Codice EUR Peso
(mm) filettatura (inch) (mm) (bar) (kg)
20 NPT 1 ∕2 15 16 IR 753 914 266 20,98 0,018
25 NPT 3 ∕4 20 16 IR 753 914 267 24,83 0,022
32 NPT 1 25 16 IR 753 914 268 31,12 0,038
40 NPT 1 ∕4 32 16 IR 753 914 269 38,92 0,058
1
50 NPT 1 ∕2 40 16 IR 753 914 270 55,88 0,083
1
63 NPT 2 50 16 IR 753 914 271 65,00 0,134
Lmax Q1 s1 SLW
(mm) (mm) (mm) (mm)
48 23 1,9 32
50 23 2,3 36
54 23 2,9 46
56 23 3,7 55
60 23 4,6 65
62 23 5,8 80

ecoFIT Portagomma PE100 metrico
d20-63mm / SDR11

Modello:
• Con attacchi per polifusione di testa SDR11 e filettatura parallela

d d2 DN PN FM Codice EUR Peso Lmax Q1 Q2 e
(mm) (mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
20 20 15 16 IR 753 968 606 14,76 0,007 64 23 27 1,9
25 25 20 16 IR 753 968 607 18,38 0,015 75 23 36 2,3
32 32 25 16 IR 753 968 608 23,25 0,023 82 23 36 2,9
40 40 32 16 IR 753 968 609 27,50 0,034 84 23 42 3,7
50 50 40 16 IR 753 968 610 52,77 0,057 90 23 48 4,6
63 60 50 16 IR 753 968 611 58,21 0,095 100 28 50 5,8

651
