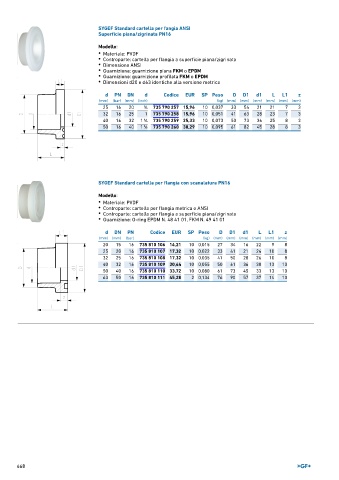

Page 668 - GEORGFISCHER - LISTINO 896

SYGEF Standard cartella per fangia ANSI
Superficie piana/zigrinata PN16

Modello:
• Materiale: PVDF
• Controparte: cartella per flangia a superficie piana/zigrinata
• Dimensione ANSI
• Guarnizione: guarnizione piana FKM o EPDM
• Guarnizione: guarnizione profilata FKM o EPDM
• Dimensioni d20 e d63 identiche alla versione metrica

d PN DN d Codice EUR SP Peso D D1 d1 L L1 z
(mm) (bar) (mm) (inch) (kg) (mm) (mm) (mm) (mm) (mm) (mm)
25 16 20 3 ∕4 735 790 257 15,96 10 0,037 33 54 21 21 7 3
32 16 25 1 735 790 258 15,96 10 0,051 41 63 28 23 7 3
40 16 32 1 ∕4 735 790 259 25,33 10 0,073 50 73 36 25 8 3
1
50 16 40 1 ∕2 735 790 260 30,29 10 0,095 61 82 45 28 8 3
1

SYGEF Standard cartella per flangia con scanalatura PN16

Modello:
• Materiale: PVDF
• Controparte: cartella per flangia metrica o ANSI
• Controparte: cartella per flangia a superficie piana/zigrinata
• Guarnizione: O-ring EPDM N. 48 41 01, FKM N. 49 41 01

d DN PN Codice EUR SP Peso D D1 d1 L L1 z
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm) (mm)
20 15 16 735 810 106 14,21 10 0,015 27 34 16 22 9 8
25 20 16 735 810 107 17,32 10 0,022 33 41 21 24 10 8
32 25 16 735 810 108 17,32 10 0,035 41 50 28 26 10 8
40 32 16 735 810 109 30,44 10 0,055 50 61 36 30 13 10
50 40 16 735 810 110 33,72 10 0,080 61 73 45 33 13 10
63 50 16 735 810 111 45,28 2 0,134 76 90 57 37 14 10

668
