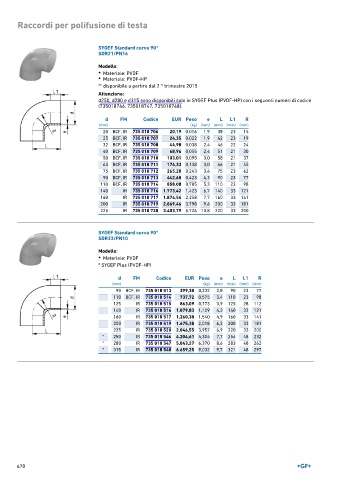

Page 670 - GEORGFISCHER - LISTINO 896

Raccordi per polifusione di testa

SYGEF Standard curva 90°
SDR21/PN16

Modello:
• Materiale: PVDF
• Materiale: PVDF-HP

** disponibile a partire dal 2 ° trimestre 2015

Attenzione:
d250, d280 e d315 sono disponibili solo in SYGEF Plus (PVDF-HP) con i seguenti numeri di codice
(735018746, 735018747, 735018748).

d FM Codice EUR Peso e L L1 R
(mm) (kg) (mm) (mm) (mm) (mm)
20 BCF, IR 735 018 706 20,19 0,016 1,9 38 23 15
25 BCF, IR 735 018 707 24,35 0,022 1,9 42 23 19
32 BCF, IR 735 018 708 44,98 0,038 2,4 46 22 24
40 BCF, IR 735 018 709 68,96 0,055 2,4 51 21 30
50 BCF, IR 735 018 710 103,01 0,095 3,0 58 21 37
63 BCF, IR 735 018 711 174,33 0,138 3,0 66 21 45
75 BCF, IR 735 018 712 265,28 0,243 3,6 75 23 62
90 BCF, IR 735 018 713 442,68 0,423 4,3 90 23 77
110 BCF, IR 735 018 714 858,08 0,705 5,3 110 23 98
140 IR 735 018 716 1.773,42 1,423 6,7 140 33 121
160 IR 735 018 717 1.874,56 2,258 7,7 160 33 141
200 IR 735 018 719 2.869,46 3,798 9,6 200 33 181
225 IR 735 018 720 3.403,79 5,726 10,8 220 33 200

SYGEF Standard curva 90°
SDR33/PN10
Modello:
• Materiale: PVDF

* SYGEF Plus (PVDF-HP)

d FM Codice EUR Peso e L L1 R
(mm) (kg) (mm) (mm) (mm) (mm)
90 BCF, IR 735 018 513 399,38 0,332 2,8 90 23 77
110 BCF, IR 735 018 514 737,72 0,575 3,4 110 23 98
125 IR 735 018 515 863,09 0,773 3,9 125 28 112
140 IR 735 018 516 1.079,83 1,109 4,3 140 33 121
160 IR 735 018 517 1.260,38 1,540 4,9 160 33 141
200 IR 735 018 519 1.675,38 2,018 6,2 200 33 181
225 IR 735 018 520 2.046,55 3,952 6,9 220 33 200
* 250 IR 735 018 546 4.204,61 4,304 7,7 254 48 232
* 280 IR 735 018 547 5.043,27 6,370 8,6 283 48 262
* 315 IR 735 018 548 6.659,25 9,032 9,7 321 48 297

670
