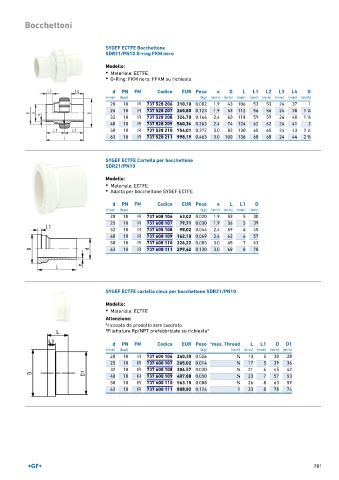

Page 781 - GEORGFISCHER - LISTINO 896

Bocchettoni

SYGEF ECTFE Bocchettone
SDR21/PN10 O-ring FKM nero

Modello:
• Materiale: ECTFE
• O-Ring: FKM nero; FFKM su richiesta

d PN FM Codice EUR Peso e D L L1 L2 L3 L4 G
(mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (inch)
20 10 IR 737 528 206 210,10 0,082 1,9 43 106 53 53 24 37 1
25 10 IR 737 528 207 265,80 0,123 1,9 53 112 56 56 24 38 1 ∕4
1
32 10 IR 737 528 208 326,70 0,166 2,4 60 118 59 59 24 40 1 ∕2
1
40 10 IR 737 528 209 540,34 0,263 2,4 74 124 62 62 24 41 2
50 10 IR 737 528 210 754,01 0,372 3,0 82 130 65 65 24 43 2 ∕4
1
63 10 IR 737 528 211 998,19 0,463 3,0 100 136 68 68 24 44 2 ∕4
3
SYGEF ECTFE Cartella per bocchettone
SDR21/PN10
Modello:
• Materiale: ECTFE
• Adatta per bocchettone SYGEF ECTFE

d PN FM Codice EUR Peso e L L1 D
(mm) (bar) (kg) (mm) (mm) (mm) (mm)
20 10 IR 737 608 106 63,02 0,020 1,9 53 5 30
25 10 IR 737 608 107 79,71 0,030 1,9 56 5 39
32 10 IR 737 608 108 98,02 0,044 2,4 59 6 45
40 10 IR 737 608 109 162,10 0,069 2,4 62 6 57
50 10 IR 737 608 110 226,22 0,083 3,0 65 7 63
63 10 IR 737 608 111 299,42 0,130 3,0 68 8 78

SYGEF ECTFE cartella cieca per bocchettone SDR21/PN10

Modello:
• Materiale: ECTFE

Attenzione:
*ricavato da prodotto semilavorato
*Filettature Rp/NPT prefabbricate su richiesta*

d PN FM Codice EUR Peso *max. Thread L L1 D D1
(mm) (bar) (kg) (inch) (mm) (mm) (mm) (mm)
20 10 IR 737 600 106 240,30 0,026 1 ∕4 13 5 30 28
25 10 IR 737 600 107 265,02 0,014 3 ∕8 17 5 39 36
32 10 IR 737 600 108 306,57 0,030 1 ∕2 21 6 45 42
40 10 IR 737 600 109 407,88 0,050 5 ∕8 23 7 57 53
50 10 IR 737 600 110 563,15 0,088 3 ∕4 26 8 63 59
63 10 IR 737 600 111 808,82 0,124 1 33 8 78 74

781
