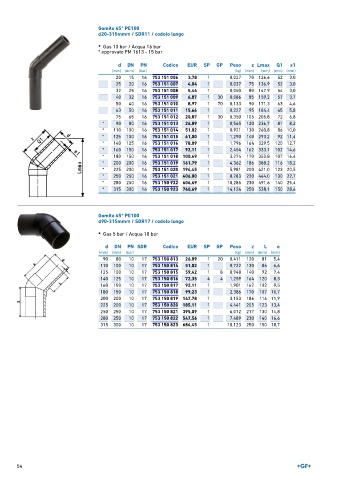

Page 54 - GEORGFISCHER - LISTINO 899

Gomito 45° PE100
d20-315mmm / SDR11 / codolo lungo

• Gas 10 bar / Acqua 16 bar
* approvato FM 1613 - 15 bar

d DN PN Codice EUR SP GP Peso z Lmax Q1 s1
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
20 15 16 753 151 006 3,78 1 0,027 70 126,6 52 3,0
25 20 16 753 151 007 4,04 1 0,037 75 136,9 52 3,0
32 25 16 753 151 008 5,44 1 0,050 80 147,9 54 3,0
40 32 16 753 151 009 6,87 1 30 0,086 85 159,2 57 3,7
50 40 16 753 151 010 8,97 1 70 0,133 90 171,3 63 4,6
63 50 16 753 151 011 15,66 1 0,227 95 184,4 65 5,8
75 65 16 753 151 012 20,87 1 30 0,350 105 205,8 72 6,8
* 90 80 16 753 151 013 26,89 1 0,565 120 236,7 81 8,2
* 110 100 16 753 151 014 51,02 1 0,921 130 260,8 86 10,0
* 125 100 16 753 151 015 61,00 1 1,290 140 293,2 92 11,4
* 140 125 16 753 151 016 78,09 1 1,796 164 329,5 120 12,7
* 160 150 16 753 151 017 92,11 1 2,454 162 333,1 102 14,6
* 180 150 16 753 151 018 100,49 1 3,274 170 353,8 107 16,4
* 200 200 16 753 151 019 161,79 1 4,362 186 388,2 116 18,2
* 225 200 16 753 151 020 194,45 1 5,981 200 421,0 123 20,5
* 250 250 16 753 151 021 406,00 1 8,283 220 464,0 130 22,7
* 280 250 16 753 150 922 606,69 1 10,285 230 491,6 140 25,4
* 315 300 16 753 150 923 760,69 1 14,124 250 538,1 150 28,6

Gomito 45° PE100
d90-315mmm / SDR17 / codolo lungo

• Gas 5 bar / Acqua 10 bar

d DN PN SDR Codice EUR SP GP Peso z L e
(mm) (mm) (bar) (kg) (mm) (mm) (mm)
90 80 10 17 753 150 813 26,09 1 20 0,411 120 81 5,4
110 100 10 17 753 150 814 51,02 1 0,722 130 86 6,6
125 100 10 17 753 150 815 59,42 1 8 0,948 140 92 7,4
140 125 10 17 753 150 816 72,35 4 4 1,259 164 120 8,3
160 150 10 17 753 150 817 92,11 1 1,901 162 102 9,5
180 150 10 17 753 150 818 99,23 1 2,386 170 107 10,7
200 200 10 17 753 150 819 147,78 1 3,153 186 116 11,9
225 200 10 17 753 150 820 185,11 1 4,441 205 123 13,4
250 250 10 17 753 150 821 395,09 1 6,012 217 130 14,8
280 250 10 17 753 150 822 547,56 1 7,489 230 140 16,6
315 300 10 17 753 150 823 684,45 1 10,123 250 150 18,7

54
