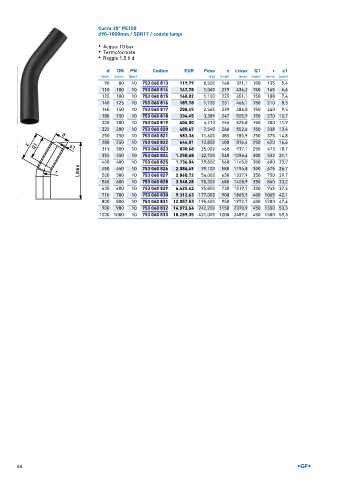

Page 64 - GEORGFISCHER - LISTINO 899
P. 64
Curva 30° PE100
d90-1000mm / SDR17 / codolo lungo
• Acqua: 10 bar
• Termoformate
• Raggio 1,5 X d
d DN PN Codice EUR Peso z Lmax Q1 r s1
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
90 80 10 753 060 813 119,79 0,500 160 321,1 100 135 5,4
110 100 10 753 060 814 147,78 1,060 219 436,2 150 165 6,6
125 100 10 753 060 815 168,02 1,100 225 451,1 150 188 7,4
140 125 10 753 060 816 189,78 1,720 231 466,1 150 210 8,3
160 150 10 753 060 817 208,45 2,565 239 486,0 150 240 9,5
180 150 10 753 060 818 334,45 3,389 247 505,9 150 270 10,7
200 200 10 753 060 819 406,00 4,213 255 525,8 150 300 11,9
225 200 10 753 060 820 480,67 7,540 266 552,6 150 338 13,4
250 250 10 753 060 821 583,36 11,600 385 780,9 250 375 14,8
280 250 10 753 060 822 644,01 12,800 400 816,4 250 420 16,6
315 300 10 753 060 823 830,68 25,000 460 937,1 250 473 18,7
355 350 10 753 060 824 1.250,68 22,700 540 1096,4 300 533 21,1
400 400 10 753 060 825 1.736,04 29,800 560 1145,0 300 600 23,7
450 450 10 753 060 826 2.084,49 39,100 580 1194,8 300 675 26,7
500 500 10 753 060 827 2.860,72 54,000 650 1337,9 350 750 29,7
560 600 10 753 060 828 3.548,28 70,300 680 1408,9 350 840 33,2
630 600 10 753 060 829 4.425,62 95,800 730 1519,7 350 945 37,4
710 700 10 753 060 830 9.312,63 177,000 900 1865,9 400 1065 42,1
800 800 10 753 060 831 12.057,53 195,600 950 1972,7 400 1200 47,4
900 900 10 753 060 832 14.073,64 242,200 1150 2370,9 450 1350 53,3
1000 1000 10 753 060 833 18.289,35 421,000 1200 2489,2 450 1500 59,3
64
