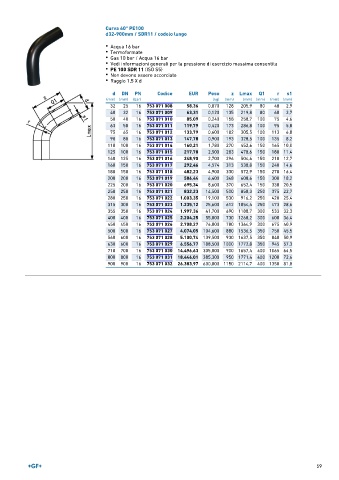

Page 59 - GEORGFISCHER - LISTINO 899
P. 59
Curva 60° PE100
d32-900mm / SDR11 / codolo lungo
• Acqua 16 bar
• Termoformate
• Gas 10 bar / Acqua 16 bar
• Vedi informazioni generali per la pressione di esercizio massima consentita
• PE 100 SDR 11 (ISO S5)
• Non devono essere accorciate
• Raggio 1,5 X d
d DN PN Codice EUR Peso z Lmax Q1 r s1
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
32 25 16 753 071 008 58,36 0,070 128 205,9 80 48 2,9
40 32 16 753 071 009 63,31 0,120 135 219,8 80 60 3,7
50 40 16 753 071 010 85,09 0,240 158 258,7 100 75 4,6
63 50 16 753 071 011 119,79 0,420 173 286,8 100 95 5,8
75 65 16 753 071 012 133,79 0,600 182 305,5 100 113 6,8
90 80 16 753 071 013 147,78 0,900 193 328,5 100 135 8,2
110 100 16 753 071 014 160,21 1,780 270 452,6 150 165 10,0
125 100 16 753 071 015 217,78 2,500 283 478,6 150 188 11,4
140 125 16 753 071 016 248,90 2,700 296 504,6 150 210 12,7
160 150 16 753 071 017 292,46 4,574 313 538,8 150 240 14,6
180 150 16 753 071 018 482,23 4,900 330 572,9 150 270 16,4
200 200 16 753 071 019 586,44 6,400 348 608,6 150 300 18,2
225 200 16 753 071 020 695,34 8,600 370 652,4 150 338 20,5
250 250 16 753 071 021 832,23 14,500 500 858,3 250 375 22,7
280 250 16 753 071 022 1.003,35 19,100 530 916,2 250 420 25,4
315 300 16 753 071 023 1.235,12 25,600 612 1054,4 250 473 28,6
355 350 16 753 071 024 1.997,36 41,700 690 1188,7 300 533 32,3
400 400 16 753 071 025 2.204,25 55,800 730 1268,2 300 600 36,4
450 450 16 753 071 026 2.708,27 76,000 780 1364,9 300 675 40,9
500 500 16 753 071 027 4.074,05 104,600 880 1536,5 350 750 45,5
560 600 16 753 071 028 5.100,74 139,500 930 1637,5 350 840 50,9
630 600 16 753 071 029 6.556,77 188,500 1000 1772,8 350 945 57,3
710 700 16 753 071 030 14.496,63 305,000 900 1657,4 400 1065 64,5
800 800 16 753 071 031 18.446,01 385,300 950 1771,4 400 1200 72,6
900 900 16 753 071 032 26.383,97 600,000 1150 2114,7 400 1350 81,8
59
