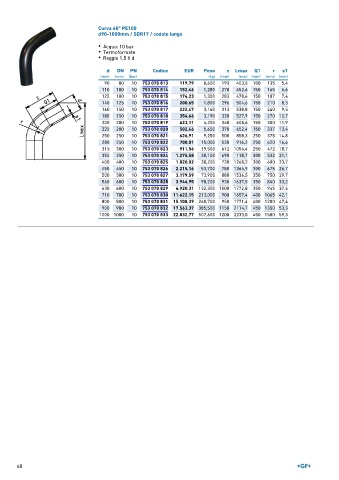

Page 60 - GEORGFISCHER - LISTINO 899
P. 60
Curva 60° PE100
d90-1000mm / SDR17 / codolo lungo
• Acqua: 10 bar
• Termoformate
• Raggio 1,5 X d
d DN PN Codice EUR Peso z Lmax Q1 r s1
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
90 80 10 753 070 813 119,79 0,600 193 403,5 100 135 5,4
110 100 10 753 070 814 152,46 1,280 270 452,6 150 165 6,6
125 100 10 753 070 815 174,23 1,300 283 478,6 150 187 7,4
140 125 10 753 070 816 200,65 1,800 296 504,6 150 210 8,3
160 150 10 753 070 817 222,47 3,160 313 538,8 150 240 9,5
180 150 10 753 070 818 354,66 3,190 330 527,9 150 270 10,7
200 200 10 753 070 819 423,11 4,200 348 608,6 150 300 11,9
225 200 10 753 070 820 502,46 5,600 370 652,4 150 337 13,4
250 250 10 753 070 821 626,91 9,250 500 858,3 250 375 14,8
280 250 10 753 070 822 700,01 15,000 530 916,2 250 420 16,6
315 300 10 753 070 823 911,56 19,500 612 1054,4 250 472 18,7
355 350 10 753 070 824 1.275,58 30,100 690 118,7 300 532 21,1
400 400 10 753 070 825 1.820,02 38,200 730 1268,2 300 600 23,7
450 450 10 753 070 826 2.215,16 53,700 780 1364,9 300 675 26,7
500 500 10 753 070 827 3.179,59 73,900 880 1536,5 350 750 29,7
560 600 10 753 070 828 3.944,95 98,200 930 1637,5 350 840 33,2
630 600 10 753 070 829 4.920,31 132,300 1000 1772,8 350 945 37,4
710 700 10 753 070 830 11.622,15 213,000 900 1657,4 400 1065 42,1
800 800 10 753 070 831 15.108,39 260,700 950 1771,4 400 1200 47,4
900 900 10 753 070 832 17.563,37 385,500 1150 2114,7 450 1350 53,3
1000 1000 10 753 070 833 22.832,77 507,600 1200 2233,0 450 1500 59,3
60
