P. 63

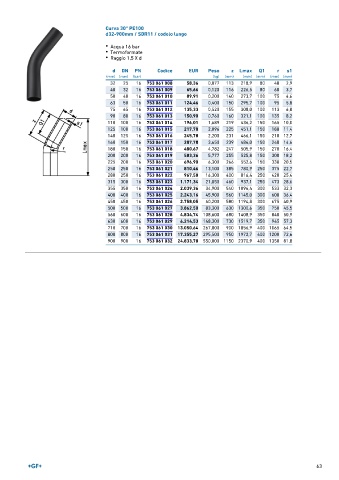

Curva 30° PE100
d32-900mm / SDR11 / codolo lungo
• Acqua 16 bar
• Termoformate
• Raggio 1,5 X d
d DN PN Codice EUR Peso z Lmax Q1 r s1
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
32 25 16 753 061 008 58,36 0,077 113 218,9 80 48 2,9
40 32 16 753 061 009 65,66 0,120 116 226,5 80 60 3,7
50 40 16 753 061 010 89,91 0,200 140 273,7 100 75 4,6
63 50 16 753 061 011 124,46 0,400 150 295,7 100 95 5,8
75 65 16 753 061 012 135,33 0,520 155 308,0 100 113 6,8
90 80 16 753 061 013 150,90 0,760 160 321,1 100 135 8,2
110 100 16 753 061 014 196,01 1,689 219 436,2 150 165 10,0
125 100 16 753 061 015 217,78 2,096 225 451,1 150 188 11,4
140 125 16 753 061 016 245,78 2,200 231 466,1 150 210 12,7
160 150 16 753 061 017 287,78 3,650 239 486,0 150 240 14,6
180 150 16 753 061 018 480,67 4,782 247 505,9 150 270 16,4
200 200 16 753 061 019 583,36 5,777 255 525,8 150 300 18,2
225 200 16 753 061 020 696,90 6,300 266 552,6 150 338 20,5
250 250 16 753 061 021 810,46 13,100 385 780,9 250 375 22,7
280 250 16 753 061 022 967,58 16,300 400 816,4 250 420 25,4
315 300 16 753 061 023 1.171,34 21,850 460 937,1 250 473 28,6
355 350 16 753 061 024 2.039,36 34,900 540 1096,4 300 533 32,3
400 400 16 753 061 025 2.243,16 45,900 560 1145,0 300 600 36,4
450 450 16 753 061 026 2.758,05 60,200 580 1194,8 300 675 40,9
500 500 16 753 061 027 3.862,50 83,300 630 1300,6 350 750 45,5
560 600 16 753 061 028 4.834,74 108,600 680 1408,9 350 840 50,9
630 600 16 753 061 029 6.214,53 148,300 730 1519,7 350 945 57,3
710 700 16 753 061 030 13.050,64 267,000 900 1856,9 400 1065 64,5
800 800 16 753 061 031 17.355,27 295,500 950 1972,7 400 1200 72,6
900 900 16 753 061 032 24.833,78 550,000 1150 2370,9 400 1350 81,8
63
