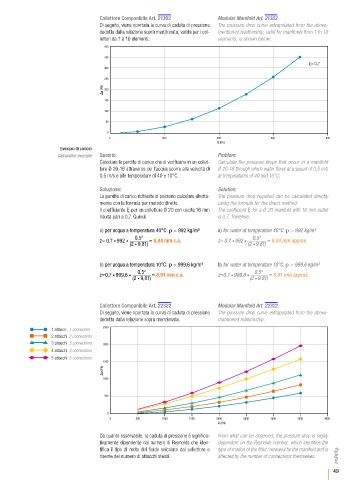

Collettore Componibile Art. 21302 Modular Manifold Art. 21302
Di seguito, viene riportata la curva di caduta di pressione The pressure drop curve extrapolated from the above-
dedotta dalla relazione sopra menzionata, valida per i col- mentioned relationship, valid for manifolds from 1 to 10
lettori da 1 a 10 elementi. elements, is shown below.
400
350
j= 0,7
300

250
Dp (Pa) 200

150
100
50

0
0 200 400 600 800
Q (l/h)
Esempio di calcolo
Calculation example Quesito: Problem:
Calcolare le perdite di carico che si verificano in un collet- Calculate the pressure drops that occur in a manifold
tore Ø 20-16 attraverso cui l’acqua scorre alla velocità di Ø 20-16 through which water flows at a speed of 0.5 m/s
0,5 m/s e alle temperature di 40 e 10°C. at temperatures of 40 and 10°C.

Soluzione: Solution:
Le perdite di carico richieste si possono calcolare diretta- The pressure drop required can be calculated directly
mente con la formula per metodo diretto. using the formula for the direct method.
Il coefficiente j per un collettore Ø 20 con uscita 16 mm The coefficient j for a Ø 20 manifold with 16 mm outlet
risulta pari a 0,7. Quindi: is 0.7. Therefore:

a) per acqua a temperatura 40°C: r = 992 kg/m³ a) for water at temperature 40°C: r = 992 kg/m³
0,5 2 0.5 2
z= 0,7 • 992 • --------------------- = 8,84 mm c.a. z= 0.7 • 992 • --------------------- = 8.84 mm approx.
(2 • 9,81) (2 • 9.81)

b) per acqua a temperatura 10°C: r = 999,6 kg/m³ b) for water at temperature 10°C: r = 999.6 kg/m³
0,5 2 0.5 2
z=0,7 • 999,6 • --------------------- = 8,91 mm c.a. z=0.7 • 999.6 • --------------------- = 8.91 mm approx.
(2 • 9,81) (2 • 9.81)

Collettore Componibile Art. 22322 Modular Manifold Art. 22322
Di seguito, viene riportata la curva di caduta di pressione The pressure drop curve extrapolated from the above-
dedotta dalla relazione sopra menzionata. mentioned relationship.

1 attacco 1 connection 2500
2 attacchi 2 connections
3 attacchi 3 connections 2000
4 attacchi 4 connections
5 attacchi 5 connections
1500
Dp (Pa)

1000

500

0
0 500 1000 1500 2000 2500 3000 3500 4000
Q (l/h)

Da quanto osservabile, la caduta di pressione è significa- From what can be observed, the pressure drop is highly
tivamente dipendente dal numero di Reynolds che iden- dependent on the Reynolds number, which identifies the
tifica il tipo di moto del fluido veicolato dal collettore e type of motion of the fluid conveyed by the manifold and is
risente del numero di attacchi stessi. affected by the number of connections themselves.
