Qualora non fosse possibile compensare la dilatazione If it is not possible to compensate the expansion exploiting
sfruttando il cambiamento di percorso delle tubazioni the pipe path change (via curved or L- shaped expansion
(mediante compensatori di dilatazione a curva o L), come compensators) when, for example, there are long straight
ad esempio in presenza di lunghi tratti rettilinei è neces- sections, omega- or U- shaped expansion compensators
sario realizzare compensatori di dilatazione ad omega o U. need to be created.
Pertanto, oltre al calcolo della lunghezza del braccio di Therefore, in addition to calculating the length of the
flessione (LB), è necessario calcolare la distanza (LM) tra bending arm (LB), the distance (LM) between the two arms
le due braccia che andranno a formare la “U” del compen- that will form the “U” of the compensator needs to be cal-
satore utilizzando la seguente formula: culated using the following formula:

LM>2•DL

dove: where:
LM = distanza tra bracci di flessione (mm) LM = distance between bending arms (mm)
DL = dilatazione lineare termica (mm) DL = linear thermal expansion (mm)
2 = valore fisso 2 = fixed value

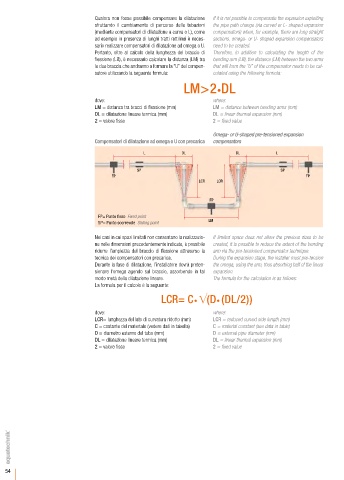

Omega- or U-shaped pre-tensioned expansion
Compensatori di dilatazione ad omega o U con precarica compensators

L DL DL L

SP SP
FP FP
LCR LCR

FP

FP= Punto fisso Fixed point
SP= Punto scorrevole Sliding point LM

Nei casi in cui spazi limitati non consentano la realizzazio- If limited space does not allow the previous sizes to be
ne nelle dimensioni precedentemente indicate, è possibile created, it is possible to reduce the extent of the bending
ridurre l’ampiezza del braccio di flessione attraverso la arm via the pre-tensioned compensator technique.
tecnica dei compensatori con precarica. During the expansion stage, the installer must pre-tension
Durante la fase di dilatazione, l’installatore dovrà preten- the omega, using the arm, thus absorbing half of the linear
sionare l’omega agendo sul braccio, assorbendo in tal expansion.
modo metà della dilatazione lineare. The formula for the calculation is as follows:
La formula per il calcolo è la seguente:

LCR= C • (D• (DL/2))

dove: where:
LCR= lunghezza del lato di curvatura ridotto (mm) LCR = reduced curved side length (mm)
C = costante del materiale (vedere dati in tabella) C = material constant (see data in table)
D = diametro esterno del tubo (mm) D = external pipe diameter (mm)
DL = dilatazione lineare termica (mm) DL = linear thermal expansion (mm)
2 = valore fisso 2 = fixed value
