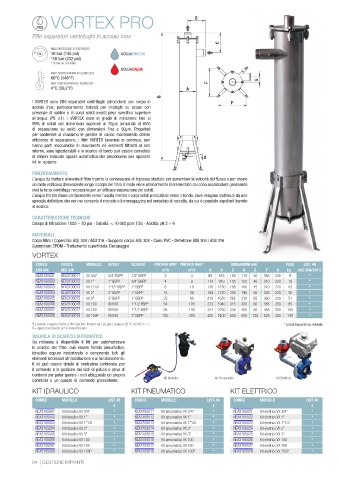

Page 65 - ATLAS FILTRI - CATALISTINO 48
P. 65

VORTEX PRO                                         D



                 Filtri separatori centrifughi in acciaio inox
                                                                                  C
                       MAX PRESSIONE DI ESERCIZIO
                       10 bar (145 psi)         ACQUAFREDDA
                       *16 bar (232 psi)
                       *16 bar su richiesta
                                                ACQUACALDA
                       MAX TEMPERATURA DI ESERCIZIO
                       60°C (140°F)
                                                                                                E
                       MIN TEMPERATURA DI ESERCIZIO                           F
                       4°C (39,2°F)                                    A
                                                              B
                I VORTEX sono filtri separatori centrifughi (idrocicloni) con corpo in   F
                acciaio inox, particolarmente indicati per impieghi su acque con
                presenze di sabbie o di corpi solidi aventi peso specifico superiore
                all’acqua  (PS  ≥1).  I  VORTEX  sono  in  grado  di  rimuovere  fino  al
                99% di solidi con dimensioni superiori ai 75μm arrivando  al 65%
                di separazione su solidi con dimensioni fino a 50μm. Progettati
                per contenere al massimo le perdite di carico mantenendo ottime
                efficienze  di separazione, i filtri  VORTEX  lavorano  in continuo, non
                hanno parti meccaniche in movimento né elementi filtranti al loro
                interno, sono ispezionabili e lo scarico di fondo può essere corredato
                di valvola manuale oppure automatica che proponiamo con apposito   X
                kit in opzione.
                FUNZIONAMENTO
                L’acqua da trattare alimenta il filtro tramite la connessione di ingresso studiata per aumentare la velocità del flusso e per creare
                un moto vorticoso discendente lungo il corpo del filtro. Il moto viene ulteriormente incrementato dal cono acceleratore generando
                così la forza centrifuga necessaria per un’efficace separazione dei solidi.
                L’acqua filtrata risale centralmente verso l’uscita mentre i corpi solidi precipitano verso il fondo, dove vengono trattenuti da uno
                speciale deflettore che non ne consente il ricircolo e li immagazzina nel serbatoio di raccolta, da cui è possibile espellerli tramite
                lo scarico.

                CARATTERISTICHE TECNICHE
                Campo di filtrazione: 1000 ÷ 50 µm - Salinità: < 10.000 ppm TDS - Acidità: pH 3 ÷ 9
                MATERIALI
                Corpo filtro / Coperchio: AISI 304 / AISI 316 - Supporto corpo: AISI 304 - Cono: PVC - Deflettore: AISI 304 / AISI 316
                Guarnizioni: EPDM - Trattamento superficiale: Decapaggio
                 VORTEX
                  CODICE   CODICE  MODELLO  IN/OUT  SCARICO  PORTATA MIN* PORTATA MAX*  DIMENSIONI mm     PESO  LIST. 48
                  AISI 304  AISI 316                          m /h     m /h    A   B   C   D   E   F  X   kg  AISI 304/316 €
                                                                        3
                                                               3
                  NEA3100001  NEA3100011  VX 3/4”  3/4” BSPP  1/2” BSPP  2  4  89  575  155  110  30  355  220  9  *
                  NEA3100002  NEA3100012  VX 1”  1” BSPP  3/4” BSPP  4  9     114  910  155  120  40  310  220  15  *
                  NEA3100003  NEA3100013  VX 1”1/2  1”1/2 BSPP  1” BSPP  8  18  140  1130  195  160  45  310  220  23  *
                  NEA3100004  NEA3100014  VX 2”  2” BSPP  1” BSPP  15   30    168  1270  205  190  55  325  220  30  *
                  NEA3100005  NEA3100015  VX 3”  3” BSPP  1” BSPP  25   60    219  1670  265  230  65  360  220  51  *
                  NEA3100006  NEA3100016  VX 100  DN100  1”1/2 BSPP  54  105  273  1940  315  300  80  385  250  85  *
                  NEA3100007  NEA3100017  VX 150  DN150  1”1/2 BSPP  95  190  324  2250  335  400  80  465  300  105  *
                  NEA3100008  NEA3100018  VX 150P  DN150  2” BSPP  180  300   406  2400  505  405  125  525  300  130  *
                *Le portate vengono riferite a filtri con rete filtrante da 120 µm e acqua a 20 °C con NTU < 1.  * prezzi disponibili su richiesta
                X = spazio necessario per la manutenzione
                 VALVOLA DI SCARICO AUTOMATICA
                 Su richiesta è disponibile il Kit per automatizzare
                 lo scarico del filtro: può essere fornito pneumatico,
                 idraulico oppure motorizzato e comprende tutti gli
                 elementi necessari all’installazione e al funzionamento.
                 Il kit può essere dotato di centralina  elettronica per
                 il comando e la gestione dei cicli di pulizia o privo di
                 controllo per poter gestire i cicli utilizzando un proprio
                 controller o un quadro di comando preesistente.  Kit Idraulico  Kit Pneumatico       Kit Elettrico
                 KIT IDRAULICO                     KIT PNEUMATICO                     KIT ELETTRICO

                  CODICE   MODELLO         LIST. 48  CODICE   MODELLO         LIST. 48  CODICE   MODELLO         LIST. 48
                                             €                                  €                                  €
                  NEA3105001  Kit Idraulico VX 3/4”  *  NEA3105011  Kit pneumatico VX 3/4”  *  NEA3105021  Kit elettrico VX 3/4”  *
                  NEA3105002  Kit Idraulico VX 1”  *  NEA3105012  Kit pneumatico VX 1”  *  NEA3105022  Kit elettrico VX 1”  *
                  NEA3105003  Kit Idraulico VX 1”1/2  *  NEA3105013  Kit pneumatico VX 1”1/2  *  NEA3105023  Kit elettrico VX 1”1/2  *
                  NEA3105004  Kit Idraulico VX 2”  *  NEA3105014  Kit pneumatico VX 2”  *  NEA3105024  Kit elettrico VX 2”  *
                  NEA3105005  Kit Idraulico VX 3”  *  NEA3105015  Kit pneumatico VX 3”  *  NEA3105025  Kit elettrico VX 3”  *
                  NEA3105006  Kit Idraulico VX 100  *  NEA3105016  Kit pneumatico VX 100  *  NEA3105026  Kit elettrico VX 100  *
                  NEA3105007  Kit Idraulico VX 150  *  NEA3105017  Kit pneumatico VX 150  *  NEA3105027  Kit elettrico VX 150  *
                  NEA3105008  Kit Idraulico VX 150P  *  NEA3105018  Kit pneumatico VX 150P  *  NEA3105028  Kit elettrico VX 150P  *
