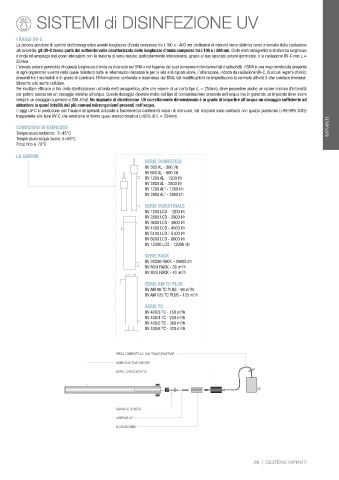

Page 70 - ATLAS FILTRI - CATALISTINO 48

SISTEMI di DISINFEZIONE UV

I RAGGI UV-C
La piccola porzione di spettro elettromagnetico avente lunghezze d’onda comprese tra i 100 e i 400 nm (millesimi di micron) viene definita come intervallo della radiazione
ultravioletta; gli UV-C fanno parte del sottointervallo caratterizzato dalle lunghezze d’onda comprese tra i 100 e i 280 nm. Onde elettromagnetiche di diversa lunghezza
d’onda ed ampiezza inducono interazioni con la materia di varia natura; particolarmente interessante, grazie al suo spiccato potere germicida, è la radiazione UV-C con L =
254nm.
L’elevato potere germicida di questa lunghezza d’onda va ricercato nel DNA e nel legame dei suoi componenti fondamentali (nucleotidi). Il DNA è una macromolecola presente
in ogni organismo vivente nella quale risiedono tutte le informazioni necessarie per la vita e la riproduzione. L’alterazione, indotta da radiazione UV-C, di alcuni legami chimici
presenti tra i nucleotidi è in grado di cambiare l’informazione contenuta e trasmessa dal DNA, tali modificazioni ne impediscono la normale attività il che conduce irreversi-
bilmente alla morte cellulare.
Per risultare efficace ai fini della sterilizzazione un’onda elettromagnetica, oltre che essere di un certo tipo (L = 254nm), deve possedere anche un valore minimo d’intensità
per potere assicurare un dosaggio minimo all’acqua. Questo dosaggio dipende molto dal tipo di contaminazione presente nell’acqua ma in generale un impianto deve avere
sempre un dosaggio superiore a 300 J/m2. Un impianto di disinfezione UV correttamente dimensionato è in grado di impartire all’acqua un dosaggio sufficiente ad
abbattere la quasi totalità dei più comuni microrganismi presenti nell’acqua.
I raggi UV-C si producono con l’ausilio di speciali lampade a fluorescenza contenenti vapori di mercurio, tali lampade sono costruite con quarzo purissimo (>99.99% SiO2)
trasparente alla luce UV-C che emettono in forma quasi monocromatica (>95% di L = 254nm).
CONDIZIONI DI ESERCIZIO IMPIANTI
Temperatura ambiente: 5÷45°C
Temperatura acqua lavoro: 5÷50°C
Picco fino a 70°C
LA GAMMA
SERIE DOMESTICA
UV 300 AL - 300 l/h
UV 600 AL - 600 l/h
UV 1200 AL - 1200 l/h
UV 2800 AL - 2800 l/h
2
UV 1200 AL - 1200 l/h
UV 2800 AL - 2800 l/h
2
SERIE INDUSTRIALE
UV 1200 LCD - 1200 l/h
UV 2800 LCD - 2800 l/h
UV 3600 LCD - 3600 l/h
UV 4500 LCD - 4500 l/h
UV 5100 LCD - 5100 l/h
UV 6000 LCD - 6000 l/h
UV 12000 LCD - 12000 l/h
SERIE RACK
UV 20000 RACK - 20000 l/h
UV 80/4 RACK - 30 m /h
3
UV 80/5 RACK - 40 m /h
3
SERIE AM TC PLUS
UV AM 96 TC PLUS - 96 m /h
3
UV AM 125 TC PLUS - 125 m /h
3
SERIE TC
3
UV 400/3 TC - 150 m /h
UV 400/4 TC - 250 m /h
3
UV 400/5 TC - 300 m /h
3
UV 400/6 TC - 420 m /h
3
PRESA CORRENTE A/C CON TRASFORMATORE
CAMERA DI TRATTAMENTO
TAPPO COPRICONTATTO

GUAINA AL QUARZO
LAMPADA UV
BLOCCAGUAINA

69 | GESTIONE IMPIANTI
