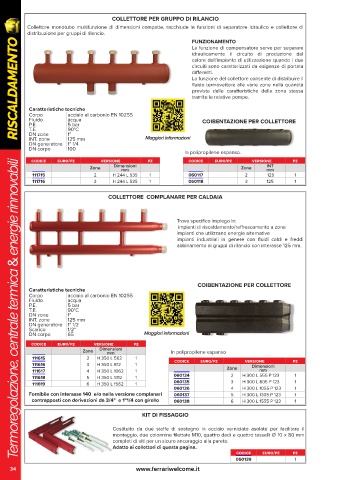

Page 34 - FERRARI - RISCALDAMENTO

COLLETTORE PER GRUPPO DI RILANCIO
Collettore monotubo multifunzione di dimensioni compatte, racchiude le funzioni di separatore idraulico e collettore di
distribuzione per gruppi di rilancio.
RISCALDAMENTO
FUNZIONAMENTO
La funzione di compensatore serve per separare
idraulicamente il circuito di produzione del
calore dall’impianto di utilizzazione quando i due
circuiti sono caratterizzati da esigenze di portata
differenti.
La funzione del collettore consente di distribuire il
fluido termovettore alle varie zone nella quantità
prevista dalle caratteristiche della zona stessa
tramite le relative pompe.

Caratteristiche tecniche
Corpo acciaio al carbonio EN 10255
Fluido acqua COIBENTAZIONE PER COLLETTORE
P.E. 5 bar
T.E. 90°C
DN zone 1"
INT. zone 125 mm Maggiori informazioni
DN generatore 1" 1/4
DN corpo 100
In polipropilene espanso.
codice euro/pz versione pz codice euro/pz versione pz
ermoregolazione, centrale termica & energie rinnovabili
ermoregolazione, centrale termica & energie rinnovabili
Zone Dimensioni Zone INT
mm
mm
111715 2 H 244 L 535 1 060117 2 125 1
111716 3 H 244 L 535 1 060118 3 125 1
COLLETTORE COMPLANARE PER CALDAIA

Trova specifico impiego in:
impianti di riscaldamento/raffrescamento a zone
impianti che utilizzano energie alternative
impianti industriali in genere con fluidi caldi e freddi
abbinamento ai gruppi di rilancio con interasse 125 mm.

COIBENTAZIONE PER COLLETTORE
Caratteristiche tecniche
Corpo acciaio al carbonio EN 10255
Fluido acqua
P.E. 5 bar
T.E. 90°C
DN zone 1"
INT. zone 125 mm
DN generatore 1" 1/2
Scarico 1/2"
DN corpo 65 Maggiori informazioni

codice euro/pz versione pz
Zone Dimensioni In polipropilene espanso
mm
111615 2 H 350 L 562 1 codice euro/pz versione pz
111616 3 H 350 L 812 1 Dimensioni
111617 4 H 350 L 1062 1 Zone mm
111618 5 H 350 L 1312 1 060134 2 H 300 L 555 P 123 1
111619 6 H 350 L 1562 1 060135 3 H 300 L 805 P 123 1
060136 4 H 300 L 1055 P 123 1
Fornibile con interasse 140 e/o nella versione complanari 060137 5 H 300 L 1305 P 123 1
contrapposti con derivazioni da 3/4" e 1"1/4 con girello 060138 6 H 300 L 1555 P 123 1

KIT DI FISSAGGIO

Costituito da due staffe di sostegno in acciaio verniciato asolate per facilitare il
montaggio, due colonnine filettate M10, quattro dadi e quattro tasselli Ø 10 x 80 mm
completi di viti per un sicuro ancoraggio alla parete.
Adatto ai collettori di questa pagina.
codice
T T 060139 euro/pz pz
1
34 www.ferrariwelcome.it
