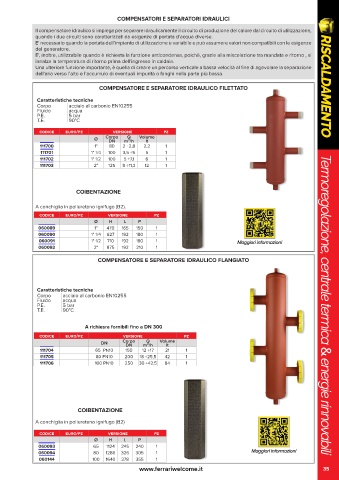

Page 35 - FERRARI - RISCALDAMENTO
P. 35
COMPENSATORI E SEPARATORI IDRAULICI
Il compensatore idraulico si impiega per separare idraulicamente il circuito di produzione del calore dal circuito di utilizzazione,
quando i due circuiti sono caratterizzati da esigenze di portata d’acqua diverse.
E' necessario quando la portata dell’impianto di utilizzazione è variabile e può assumere valori non compatibili con le esigenze
del generatore.
E', inoltre, utilizzabile quando è richiesta la funzione anticondensa, poichè, grazie alla miscelazione tra mandata e ritorno , si
innalza la temperatura di ritorno prima dell’ingresso in caldaia.
Una ulteriore funzione importante, è quella di creare un percorso verticale a bassa velocità al fine di agevolare la separazione
dell’aria verso l’alto e l’accumulo di eventuali impurità o fanghi nella parte più bassa.
COMPENSATORE E SEPARATORE IDRAULICO FILETTATO RISCALDAMENTO
Caratteristiche tecniche
Corpo acciaio al carbonio EN10255
Fluido acqua
P.E. 5 bar
T.E. 90°C
codice euro/pz versione pz
Q
Ø Corpo m³/h Volume
lt
DN
111700 1" 80 2 ÷2,8 2,2 1
111701 1" 1/4 100 3,5 ÷5 5 1
111702 1" 1/2 100 5 ÷7,1 6 1 T
111703 2" 125 8 ÷11,3 12 1
T
COIBENTAZIONE
A conchiglia in poliuretano ignifugo (B2).
codice euro/pz versione pz
Ø H L P
060089 1" 470 165 150 1
060090 1" 1/4 627 192 180 1
060091 1" 1/2 710 192 180 1 Maggiori informazioni
060092 2" 875 192 210 1
COMPENSATORE E SEPARATORE IDRAULICO FLANGIATO
Caratteristiche tecniche
Corpo acciaio al carbonio EN10255
Fluido acqua
P.E. 5 bar
T.E. 90°C ermoregolazione, centrale termica & energie rinnovabili
A richiesra fornibili fino a DN 300
codice euro/pz versione pz
Q
DN Corpo m³/h Volume
DN
lt
111704 65 PN10 150 12 ÷17 21 1
111705 80 PN10 200 18 ÷25,5 42 1
111706 100 PN10 250 30 ÷42,5 84 1
COIBENTAZIONE
A conchiglia in poliuretano ignifugo (B2)
codice euro/pz versione pz
Ø H L P
060093 65 1124 245 240 1
060094 80 1286 326 305 1 Maggiori informazioni
ermoregolazione, centrale termica & energie rinnovabili
060144 100 1640 378 355 1
www.ferrariwelcome.it 35
