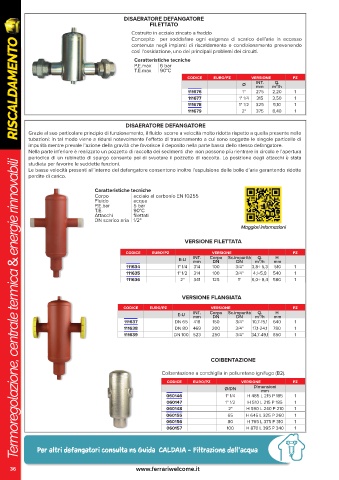

Page 36 - FERRARI - RISCALDAMENTO

DISAERATORE DEFANGATORE
FILETTATO
Costruito in acciaio zincato a freddo
Concepito per soddisfare ogni esigenza di scarico dell'aria in eccesso
RISCALDAMENTO
contenuta negli impianti di riscaldamento e condizionamento prevenendo
così l'ossidazione, uno dei principali problemi dei circuiti.
Caratteristiche tecniche
P.E.max 6 bar
T.E.max 90°C
codice euro/pz versione pz
Q.
Ø INT. m³/h
mm
111676 1" 275 2,20 1
111677 1" 1/4 315 3,50 1
111678 1" 1/2 325 5,10 1
111679 2" 375 8,40 1

DISAERATORE DEFANGATORE
Grazie al suo particolare principio di funzionamento, il fluido scorre a velocità molto ridotta rispetto a quella presente nelle
tubazioni: in tal modo viene a ridursi notevolmente l’effetto di trascinamento a cui sono soggette le singole particelle di
impurità mentre prevale l’azione della gravità che favorisce il deposito nella parte bassa dello stesso defangatore.
Nella parte inferiore è realizzato un pozzetto di raccolta dei sedimenti che non possono più rientrare in circolo e l’apertura
periodica di un rubinetto di spurgo consente poi di svuotare il pozzetto di raccolta. La posizione degli attacchi è stata
ermoregolazione, centrale termica & energie rinnovabili
ermoregolazione, centrale termica & energie rinnovabili
studiata per favorire le suddette funzioni.
Le basse velocità presenti all’interno del defangatore consentono inoltre l’espulsione delle bolle d’aria garantendo ridotte
perdite di carico.
Caratteristiche tecniche
Corpo acciaio al carbonio EN 10255
Fluido acqua
P.E.bar 5 bar
T.E. 90°C
Attacchi filettati
DN scarico aria 1/2"
Maggiori informazioni

VERSIONE FILETTATA

codice euro/pz versione pz
Q.
H
E-U INT. Corpo Sc.impurità m³/h mm
DN
mm
DN
111634 1" 1/4 314 100 3/4" 3,8÷ 5,3 510 1
111635 1" 1/2 314 100 3/4" 4,1÷5,8 540 1
111636 2" 341 125 1" 6,0÷ 8,4 580 1
VERSIONE FLANGIATA
codice euro/pz versione pz
H
Q.
E-U INT. Corpo Sc.impurità m³/h mm
DN
mm
DN
111637 DN 65 418 150 3/4" 10,7-15,1 640 1
111638 DN 80 469 200 3/4" 17,1-24,1 780 1
111639 DN 100 523 250 3/4" 34,7-49,1 850 1
COIBENTAZIONE

Coibentazione a conchiglia in poliuretano ignifugo (B2).
codice euro/pz versione pz
Ø/DN Dimensioni
mm
060146 1" 1/4 H 485 L 215 P 185 1
060147 1" 1/2 H 510 L 215 P 185 1
060148 2" H 590 L 240 P 210 1
060155 65 H 645 L 325 P 260 1
060156 80 H 765 L 375 P 310 1
060157 100 H 870 L 395 P 340 1

Per altri defangatori consulta ns Guida CALDAIA - Filtrazione dell'acqua
T T

36 www.ferrariwelcome.it
