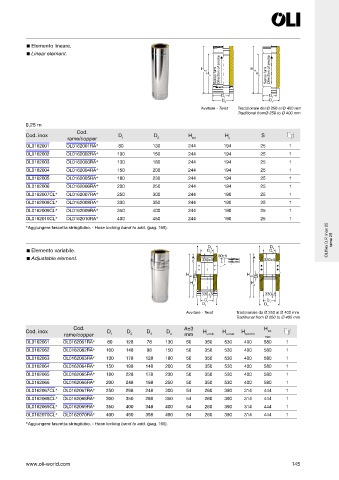

Page 147 - OLI - OLIFLEX

Elemento lineare.
Linear element.

H tot Direction of smoke H tot Direction of smoke
H u Senso fumi H u Senso fumi

D 1 D 1
D D
2 2
Avvitare - Twist Tradizionale dal Ø 250 al Ø 400 mm
Traditional fromØ 250 to Ø 400 mm
0,25 m
Cod.
Cod. inox D D H H S
rame/copper 1 2 tot u
OL0162001 OL0162001RA  80 130 244 194 25 1
OL0162002 OL0162002RA  100 150 244 194 25 1
OL0162003 OL0162003RA  130 180 244 194 25 1
OL0162004 OL0162004RA  150 200 244 194 25 1
OL0162005 OL0162005RA  180 230 244 194 25 1
OL0162006 OL0162006RA  200 250 244 194 25 1
OL0162007CL  OL0162007RA  250 300 244 190 25 1
OL0162008CL  OL0162008RA  300 350 244 190 25 1
OL0162009CL  OL0162009RA  350 400 244 190 25 1
OL0162010CL  OL0162010RA  400 450 244 190 25 1
Aggiungere fascetta stringitubo. - Hose locking band to add. (pag. 165).


D D OLI ex D.P. inox 25 rame 25
Elemento variabile. D 3 4 D 3 4
Adjustable element. A 330±5 50±5 A 330±5

H tot 25 H tot 25
H H
u u
330±5 330±5
D D
D 2 1 D 2 1
Avvitare - Twist Tradizionale da Ø 250 al Ø 400 mm
Traditional from Ø 250 to Ø 400 mm
Cod. A±3 H
Cod. inox D D D D H H H tot
rame/copper 1 2 3 4 mm u min u max tot min max
OL0162061 OL0162061RA  80 128 78 130 50 350 530 400 580 1
OL0162062 OL0162062RA  100 148 98 150 50 350 530 400 580 1
OL0162063 OL0162063RA  130 178 128 180 50 350 530 400 580 1
OL0162064 OL0162064RA  150 198 148 200 50 350 530 400 580 1
OL0162065 OL0162065RA  180 228 178 230 50 350 530 400 580 1
OL0162066 OL0162066RA  200 248 198 250 50 350 530 400 580 1
OL0162067CL  OL0162067RA  250 298 248 300 54 260 390 314 444 1
OL0162068CL  OL0162068RA  300 350 298 350 54 260 390 314 444 1
OL0162069CL  OL0162069RA  350 400 348 400 54 260 390 314 444 1
OL0162070CL  OL0162070RA  400 450 398 450 54 260 390 314 444 1
Aggiungere fascetta stringitubo. - Hose locking band to add. (pag. 165).


www.oli-world.com 145
