P. 148

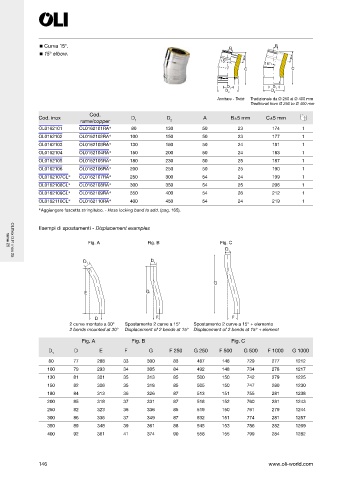

Curva 15°. B B
15° elbow.
A A
15°
15°
C C
D D
D 2 1 D 2 1
Avvitare - Twist Tradizionale da Ø 250 al Ø 400 mm
Traditional from Ø 250 to Ø 400 mm
Cod.
Cod. inox D D A B±5 mm C±5 mm
rame/copper 1 2
OL0162101 OL0162101RA 80 130 50 23 174 1
OL0162102 OL0162102RA 100 150 50 23 177 1
OL0162103 OL0162103RA 130 180 50 24 181 1
OL0162104 OL0162104RA 150 200 50 24 183 1
OL0162105 OL0162105RA 180 230 50 25 187 1
OL0162106 OL0162106RA 200 250 50 25 190 1
OL0162107CL OL0162107RA 250 300 54 24 199 1
OL0162108CL OL0162108RA 300 350 54 25 206 1
OL0162109CL OL0162109RA 350 400 54 26 212 1
OL0162110CL OL0162110RA 400 450 54 24 219 1
Aggiungere fascetta stringitubo. - Hose locking band to add. (pag. 165).
Esempi di spostamenti - Displacement examples
Fig. A Fig. B Fig. C
D
rame 25
1
OLI ex D.P. inox 25
D D
1 1
G
E G
D F F
2 curve montate a 30° Spostamento 2 curve a 15° Spostamento 2 curve a 15° + elemento
2 bends mounted at 30° Displacement of 2 bends at 15° Displacement of 2 bends at 15° + element
Fig. A Fig. B Fig. C
D D E F G F 250 G 250 F 500 G 500 F 1000 G 1000
1
80 77 288 33 300 83 487 148 729 277 1212
100 79 293 34 305 84 492 148 734 278 1217
130 81 301 35 313 85 500 150 742 279 1225
150 82 306 35 318 85 505 150 747 280 1230
180 84 313 36 326 87 513 151 755 281 1238
200 85 318 37 331 87 518 152 760 281 1243
250 82 323 36 336 85 519 150 761 279 1244
300 86 336 37 349 87 532 151 774 281 1257
350 89 348 39 361 88 545 153 786 282 1269
400 92 361 41 374 90 558 155 799 284 1282
