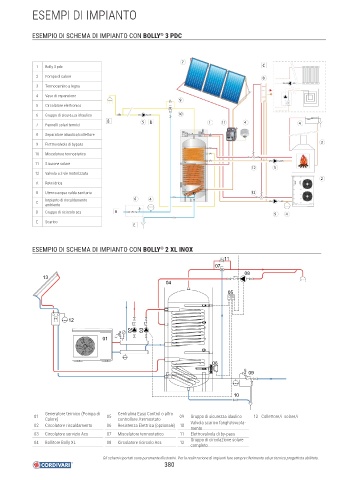

ESEMPI DI IMPIANTO

®
ESEMPIO DI SCHEMA DI IMPIANTO CON BOLLY 3 PDC

7
1 Bolly 3 pdc C
2 Pompa di calore
8
3 Termocamino a legna
4 Vaso di espansione
9
5 Circolatore elettronico
6 Gruppo di sicurezza idraulico 10
B 5 D 1 11 4
7 Pannelli solari termici 4
8 Separatore idraulico/collettore
9 Elettrovalvola di bypass 3
10 Miscelatore termostatico
11 Stazione solare
12 5
12 Valvola a 3 vie motorizzata
2
A Rete idrica
B Utenza acqua calda sanitaria 12
Impianto di riscaldamento 6 4
C
ambiente
D Gruppo di ricircolo acs A
5 4
E Scarico
E

®
ESEMPIO DI SCHEMA DI IMPIANTO CON BOLLY 2 XL INOX
11
E
07
08
13
04

05

12
02 03
01

06
09

10

Generatore termico (Pompa di Centralina Easy Control o altro
01 05 09 Gruppo di sicurezza idaulico 13 Collettore/i solare/i
Calore) controllore /termostato
02 Circolatore riscaldamento 06 Resistenza Elettrica (opzionale) 10 Valvola scarico fanghi/svuota-
mento
03 Circolatore servizio Acs 07 Miscelatore termostatico 11 Elettrovalvola di by-pass
Gruppo di circolazione solare
04 Bollitore Bolly XL 08 Circolatore ricircolo Acs 12
completo
Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
