ESEMPI DI IMPIANTO

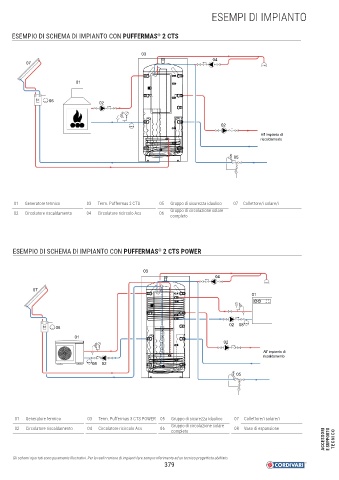

ESEMPIO DI SCHEMA DI IMPIANTO CON PUFFERMAS 2 CTS
®
03
04
07
01
06
02
02
All' impianto di
riscaldamento
05
01 Generatore termico 03 Term. Puffermas 2 CTS 05 Gruppo di sicurezza idaulico 07 Collettore/i solare/i
Gruppo di circolazione solare
02 Circolatore riscaldamento 04 Circolatore ricircolo Acs 06
completo
®
ESEMPIO DI SCHEMA DI IMPIANTO CON PUFFERMAS 2 CTS POWER
03
04
07
01
02 08
06
01
02
All' impianto di
riscaldamento
08 02
05
01 Generatore termico 03 Term. Puffermas 3 CTS POWER 05 Gruppo di sicurezza idaulico 07 Collettore/i solare/i
Gruppo di circolazione solare
02 Circolatore riscaldamento 04 Circolatore ricircolo Acs 06 08 Vaso di espansione
ACCESSORI E SUPPORTO TECNICO
completo
Gli schemi riportati sono puramente illustrativi. Per la realizzazione di impianti fare sempre riferimento ad un tecnico progettista abilitato.
